Com um cenário favorável principalmente para indústrias, fábricas e para o setor agropecuário, os sistemas híbridos com baterias vêm ganhando cada vez mais visibilidade no mercado.
Estes tipos de consumidores possuem grandes cargas e, consequentemente, necessitam de inversores maiores para alimentá-las. Desta forma, a Goodwe desenvolveu uma solução para conectar até 10 inversores híbridos de 50 kW (modelo ET 50K) em paralelo e, assim, poder ligar uma carga de até 500 kW.
O maior benefício de ter vários inversores conectados em paralelo é a confiabilidade. Pois, caso um dos inversores pare de funcionar por algum tipo de falha, os demais continuam em operação, desde que o inversor afetado não seja o mestre, que comanda os demais (os escravos).
Por isso, abaixo serão apresentados os componentes principais para um sistema de inversores híbridos em paralelo.
Chave de transferência estática
Para fazer uma transição suave entre o modo conectado e desconectado da rede, é essencial uma chave de transferência estática, a STS Box da Goodwe. Nesse sentido, a STS Box só é necessária quando se deseja utilizar a função backup.
A STS Box garante que a sincronização rápida e automática da fase e da frequência, em um intervalo imperceptível a olho nú, menor que 10 ms. Para motores, tipicamente encontrados nesse tipo de aplicação, ela evita torques mecânicos bruscos ou picos de corrente, preservando a carga de estresses mecânicos ou elétricos.
-

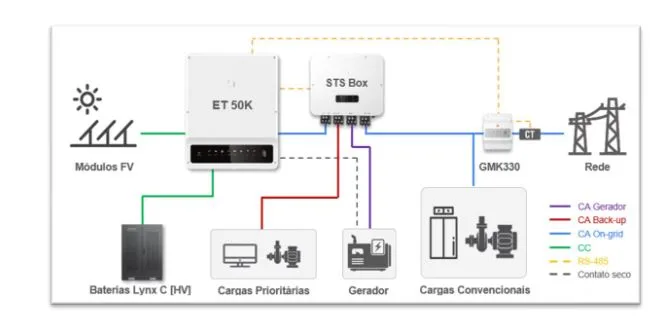

- Figura 1 – Esquema de conexão STS Box. Fonte: Goodwe, 2025
Além disso, é possível utilizar a chave STS para controlar a partida e parada de um gerador a diesel de até 200A. Nesta configuração, o gerador pode alimentar as cargas backup, carregar as baterias e manter o inversor operando na ausência de rede.
-
- Figura 2 – Exemplo de conexão com gerador diesel. Fonte: Goodwe, 2025
Um ponto importante a se atentar é que não é adequado conectar cargas à porta backup, caso não tenha baterias conectadas ao inversor híbrido. Do contrário, essas cargas podem ser desconectadas durante a noite pelo fato de a porta backup não ser alimentada diretamente pela rede.
Módulo de comunicação
Além da STS Box, é indispensável um módulo de comunicação. Ele é normalmente conectado no mesmo local do logger Wi-Fi, na porta COM2. Há dois tipos de módulos que se diferenciam pela quantidade de inversores em paralelo suportada.
O modelo Ezlink3000 suporta até 4 unidades em paralelo, enquanto o Ezlogger3000C, até 10. O sistema permite realizar controle de carga e até desligamento remoto.
Cabos de comunicação
Todos estes componentes devem ser ligados por cabos STP CAT5E ou CAT6 para distância até 5 metros ou CAT7 para até 10 metros. Os cabos são conectados em cadeia para cada inversor, conforme mostrado na figura 3.
- Figura 3 – Conexão de cabos com Ezlogger3000C. Fonte: Goodwe, 2025
Medidor inteligente
Um medidor inteligente deve ser instalado no inversor mestre. Os modelos fornecidos pela Goodwe é o Smart Meter GM330 ou GM3000. Neste medidor, devem ser instalados 3 TCs, um para cada fase, de relação nA de 5A e abertura adequada à secção do cabo utilizado nas fases.
É muito importante se atentar à direção da corrente do TC, que deve fluir da casa para a rede. Com o medidor inteligente GM330, é possível implementar a limitação de potência de exportação para vários inversores em paralelo.

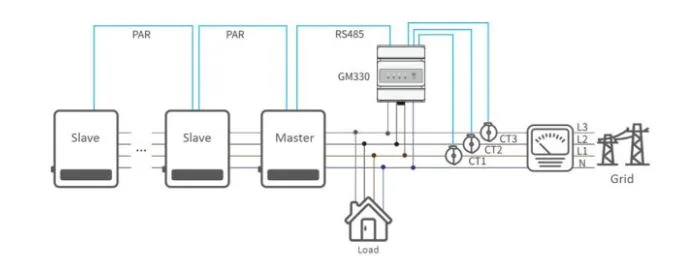

- Figura 4 – Conexão de Medidor Inteligente. Fonte: Goodwe, 2025
Uma configuração interessante deste inversor é a possibilidade de controlar o desligamento das cargas, caso haja sobrecarga da porta backup ou profundidade de descarga da bateria superior ao permitido.
O que é necessário para instalar um sistema de inversores híbridos em paralelo?
Em resumo, para instalar um sistema em paralelo de inversores híbridos Goodwe, é necessário:
- Uma STS Box por inversor, caso a função backup seja utilizada;
- Um módulo de comunicação, Ezlink3000 (até 4 inversores) ou Ezlogger3000C (até 10 inversores);
- Um SmartMeter GM330 ou GM3000, vendidos separadamente pela Goodwe;
- Cabos STP CAT5E ou CAT6 para até 5 metros ou CAT7 para até 10 metros.
- TCs com relação nA de 5A para cada fase (não fornecidos pela fabricante);
- Que os softwares de todos os inversores devem estar atualizados (consulte o suporte técnico da Goodwe para verificar ou atualizá-los);
Conclusão
Com o aumento do uso de inversores híbridos para aplicações de redução de demanda, arbitragem de energia, microrrede e sistemas desconectados da rede para consumidores maiores e com cargas maiores, soluções de inversores híbridos em paralelo serão cada vez mais comuns e necessários. Por isso, compreender como instalar é fundamental.
