Na etapa de dimensionamento elétrico de sistemas fotovoltaicos, o cálculo correto da infraestrutura de cabos elétricos é fundamental para garantir segurança, eficiência energética e desempenho das usinas solares, onde ferramentas digitais têm sido utilizadas para apoiar projetistas durante o desenvolvimento dos projetos.
Um exemplo é o software SOLergo, que permite integrar o dimensionamento de cabos elétricos ao layout do sistema fotovoltaico e que recentemente passou por uma atualização em seu banco de dados, ampliando as informações técnicas disponíveis para o desenvolvimento dos projetos.
O dimensionamento adequado dos cabos de CC (corrente contínua) CA (corrente alternada) é um dos pontos críticos no projeto de usinas solares. Cabos subdimensionados podem provocar superaquecimento e elevar o risco de incêndios, enquanto quedas excessivas de tensão resultam em perdas de energia ao longo da operação do sistema.
Além disso, o processo precisa atender às normas técnicas, como a ABNT NBR 5410 e a ABNT NBR 16612, que estabelecem critérios para segurança, eficiência energética e conformidade das instalações elétricas.
Fluxo de trabalho integrado
O SOLergo pode ser utilizado desde a análise inicial de viabilidade até o detalhamento executivo do projeto. Entre os recursos disponíveis está a extração automática de dados do layout para o dimensionamento de condutores e condutos.
Após o posicionamento dos módulos, o software permite gerenciar as conexões do sistema por meio da aba de gerenciamento de conexões, onde o usuário pode definir e organizar os principais elementos elétricos do projeto.
O SOLergo também realiza a conexão automática entre módulos e inversores, o que contribui para otimizar o percurso dos cabos. Quando necessário, o projetista pode realizar conexões manuais para personalizar o traçado elétrico.
Outro recurso disponível é a possibilidade de considerar variações de elevação da estrutura, permitindo que o comprimento real dos cabos reflita com maior precisão as condições da instalação, como pé-direito e altura das estruturas.
Critérios técnicos e normativos

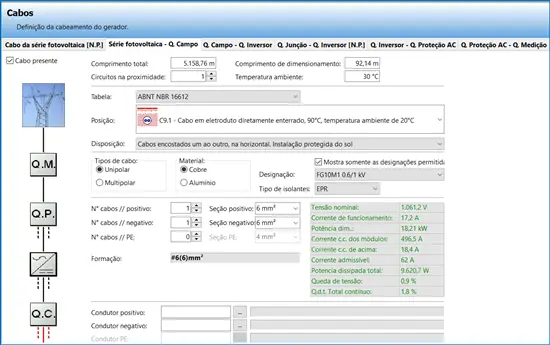

Após a definição do traçado do sistema, as informações são direcionadas para a etapa de dimensionamento dos cabos. Nessa fase, o software organiza o sistema em um diagrama de blocos que facilita a visualização de cada trecho elétrico, incluindo conexões entre strings, string-boxes, inversores e quadros elétricos.
Entre os parâmetros avaliados estão referências normativas das normas ABNT e padrões internacionais, além das condições de instalação, como tipo de infraestrutura elétrica, temperatura ambiente e fatores de agrupamento de circuitos.
O SOLergo também realiza verificações em tempo real. Caso a seção do cabo selecionada não seja suficiente para conduzir a corrente ou manter a queda de tensão dentro dos limites aceitáveis, o software emite alertas automáticos, evitando erros de dimensionamento.
Geração automática de documentação

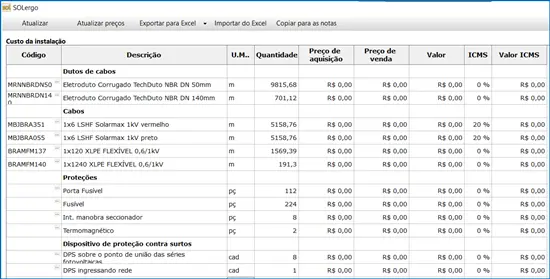

Na etapa final, o SOLergo gera automaticamente a documentação técnica do projeto. Entre os documentos produzidos estão o memorial descritivo, que reúne todos os critérios e parâmetros utilizados no dimensionamento, e a lista de materiais, com quantitativos detalhados de cabos por seção e tipo.
Esse processo contribui para reduzir desperdícios no canteiro de obras e evitar a falta de materiais durante a fase de instalação.
