Problemas causados pela má instalação da stringbox

Saiba mais sobre os problemas que podem acontecer devido à instalação incorreta da stringbox
Acompanhe pelo Whatsapp
  • Foto de Vitor Borges Vitor Borges
  • 31 de maio de 2022, às 08:48
3 min 18 seg de leitura
Canal Solar Problemas causados pela má instalação da stringbox
Veja alguns dos problemas que podem ser causados devido à má instalação da stringbox

Um tema que sempre requer muita atenção no momento de executar projetos fotovoltaicos, e que muitas vezes acaba passando despercebido pelos integradores, são as peculiaridades da instalação das stringboxes.

Uma instalação incorreta ou fora dos padrões requeridos pela NBR 16.690 pode acarretar diversos problemas na geração de energia, e também riscos durante a operação do sistema. Neste artigo falaremos sobre alguns dos problemas que podem ser causados devido à má instalação da stringbox.

Arco elétrico

O arco elétrico pode ser causado na stringbox devido à má conexão dos cabos da string fotovoltaica ou pelo uso de cabos que tenham a isolação comprometida.

Esse tipo de falha no projeto pode acarretar incêndios, já que a criação de arco elétrico ocorre pelo oferecimento de um caminho de corrente entre as conexões através do ar, que cria um canal de plasma com temperaturas muito elevadas, aquecendo intensamente os componentes ao seu redor.

Inversão de polaridade

Outro problema que acontece com frequência nas instalações é a inversão das polaridades dos cabos fotovoltaicos. Isso ocorre na desatenção dos integradores no momento de realizar as conexões do projeto.

Este equívoco é ocasionado apenas pela inversão dos polos das conexões, como as conexões de entrada e saída dentro de uma stringbox.

Apesar de ser um problema teoricamente fácil de ser resolvido, tendo que realizar apenas reconexão das ligações, muitos integradores atribuem o erro a outros componentes do projeto devido à perda de tempo que houve durante a instalação do projeto.

Por isso, é válido ressaltar a importância da verificação das conexões com um multímetro para que problemas como este não ocorram, ou, que pelo menos possam ser descobertos o quanto antes.

Stringbox exposta ao tempo

Um erro comum na instalação da stringbox é a exposição indevida do dispositivo ao tempo, uma vez que existem categorias diferentes de stringboxes, com diferentes graus de proteção em relação à penetração de água e corpos sólidos.

Esta classificação se chama índice de proteção (IP), que serve para definir a capacidade do equipamento de resistir ao ingresso de água e corpos sólidos sem afetar a segurança da operação.

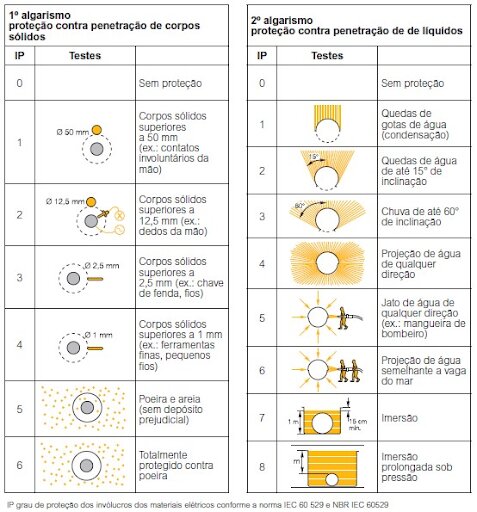

Muitas vezes essa questão passa despercebida no momento do dimensionamento do projeto. A seguir temos uma tabela que ilustra as especificações dos índices de proteção.

Problemas causados pela má instalação da stringbox

De acordo com a tabela e conforme a seção 6.5.2.1 da “NBR 16690 – Instalações elétricas de arranjos fotovoltaicos – Requisitos de projeto” é necessário que para ambientes externos, o grau mínimo de IP para o invólucro seja o IP 55, conforme mostrado na Tabela 1, enquanto para ambientes internos seja IP 2X, sendo X qualquer índice da tabela referente ao 2° algarismo.

Abaixo temos um exemplo de stringbox que pode ser utilizada tanto em ambientes externos, como em ambientes internos, pois seu índice de proteção é IP 65.

Figura 2 – String Box IP65. Fonte: ProAuto/Reprodução
Figura 2 – Stringbox IP65. Fonte: Proauto/Reprodução

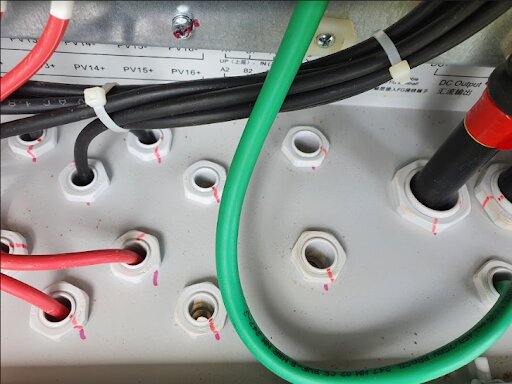

Outro ponto importante nesse tópico são as vedações dos eletrodutos e dos terminais de entrada do dispositivo, uma vez que a vedação incorreta possibilita a entrada de insetos, cobras e roedores, comprometendo a segurança dos circuitos elétricos e invalidando seu grau de proteção IP. A figura a seguir ilustra pontos de entrada/saída de uma stringbox em que não há passagem do cabeamento e não possuem vedação protetiva.

Figura 3 - Vedação indevida nos pontos de entrada/saída. Fonte: Canal Solar
Figura 3 – Vedação indevida nos pontos de entrada/saída. Fonte: Canal Solar

Portanto, os integradores devem ter o máximo de atenção na instalação do projeto, até porque um simples erro de conexão ou de vedação das stringboxes pode acarretar problemas significativos na geração de energia e no sistema fotovoltaico.

ABNT NBR 16.690 instalação da stringbox Proauto stringbox stringboxes
Foto de Vitor Borges
Vitor Borges
Integrante da equipe de engenharia do Canal Solar. Possui conhecimento técnico em operações em subestações de energia, instalações, circuitos, especificações de projetos elétricos, funcionamento de componentes, entre outros. Graduando em Engenharia Elétrica pela PUC-Campinas.
AnteriorAnterior
PróximoPróximo

Uma resposta

  1. Marco Aurélio disse:
    3 de junho de 2022 às 00:58

    Eu sempre dou essas recomendações. Muitas vezes o local de escolha da instalação das string-box fica em uma despensa. E, sempre recomendo para o proprietário que deixe espaços livres ao redor, evitando peças metálicas e inflamáveis em razão da possibilidade da ação do arco voltaico.
