Zero grid com microinversores: como minimizar a inversão de fluxo?

A necessidade de controlar a injeção de energia na rede deixou de ser uma opção e se tornou uma exigência em inúmeros projetos. Mas como implementar esta solução com a modularidade e segurança dos microinversores sem criar um pesadelo de integração?

A resposta está em um ecossistema onde a comunicação é a peça-chave, oferecendo uma flexibilidade que atende desde o cliente residencial até a mais complexa planta industrial.

O fundamento regulatório que poucos comentam

Muitos integradores se perguntam se a prática do “zero grid ” tem base normativa. A resposta é sim, e está nos PRODIST (Procedimentos de Distribuição) da ANEEL (Agência Nacional de Energia Elétrica).

Embora não utilize o termo “zero grid”, o PRODIST, especialmente no Módulo 3 (Acesso ao Sistema de Distribuição), permite que projetos sejam homologados com limitação de exportação. A condição para isso é clara: o sistema deve possuir “dispositivos de controle e medição adequados”.

A TSUNESS apresenta ao mercado uma solução robusta para zero grid, combinando um portfólio completo de microinversores com uma infraestrutura de comunicação e medição de qualidade.

Modelos TSUNESS disponíveis no Brasil

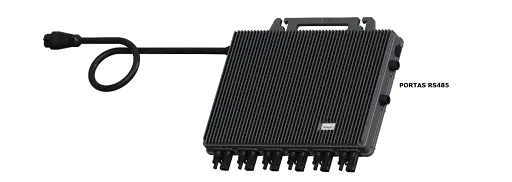

Microinversores projetados para flexibilidade

A base de qualquer sistema de alta performance é o inversor, o qual determina quais serão os parâmetros extraídos do módulo segundo suas características de MPPT e limites de tensão e corrente.

Alinhado a este conceito, a linha TSUNESS foi desenvolvida para atender amplamente às demandas do mercado, já que possui compatibilidade com módulos de alta potência, além de contar com robustez para atuação em diversos cenários e atender as mais recentes normas aplicáveis publicadas:

• Compatibilidade: Com corrente de entrada de 18A e tensão de 60V, são compatíveis com os módulos mais modernos;
• Robustez: Com grau de proteção IP67 e operação de -40°C a +65°C, resistem às condições adversas;
• Segurança: Operando com tensão CC máxima de 60V, toda a linha atende aos mais rigorosos requisitos de segurança, em conformidade com a NBR 17193:2025.

A exclusividade: comunicação RS485 integrada

Os microinversores TSUNESS possuem como característica técnica diferencial a possibilidade de integrar uma porta de comunicação industrial RS485 diretamente no corpo do microinversor.

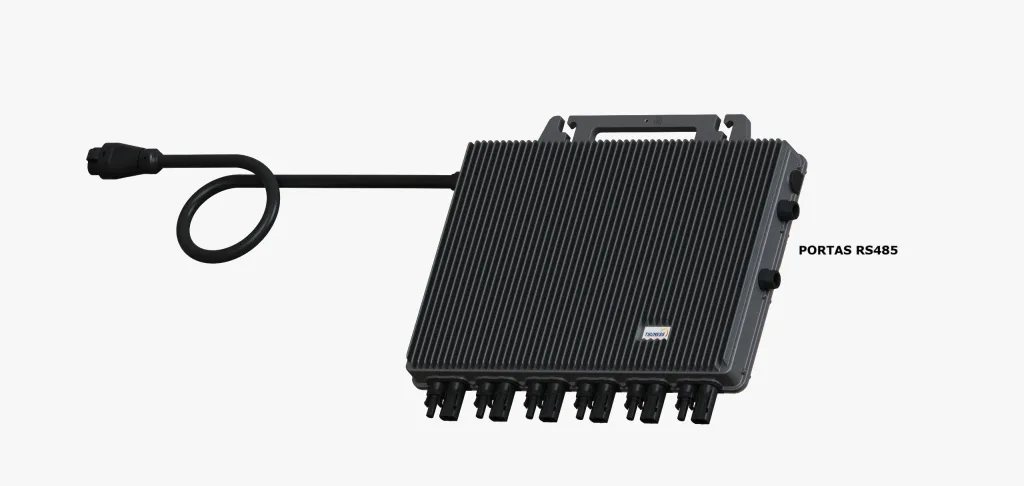

A porta RS485 integrada

É este componente físico que faz a diferença. Conforme destacado na imagem, a porta RS485 é integrada diretamente ao chassi do microinversor. Ao especificar esta versão no momento da compra, o integrador garante acesso a uma arquitetura de comunicação industrial, eliminando a necessidade de adaptadores externos e garantindo robustez e flexibilidade ao projeto.

Importante: Para garantir a robustez total e eliminar a dependência do Wi-Fi, é necessário que o microinversor, a DTU e o Power Meter estejam todos interligados via cabo RS485. Essa topologia cria um ecossistema fechado e seguro.

Essa exclusividade abre um leque de benefícios práticos para cada tipo de cliente:

• Para o Cliente Residencial: Com a conexão cabeada RS485, não há mais preocupação com quedas de conexão que poderiam comprometer o controle do zero grid, já que se trata de uma conexão física, estável e dedicada;
• Para o Comércio: Em lojas, escritórios ou pequenas empresas, a conexão RS485 garante uma operação confiável, independente da infraestrutura de TI do local. A comunicação direta com o medidor simplifica a instalação e a manutenção, reduzindo o custo total de propriedade e evitando chamados técnicos por problemas de rede;
• Para a Indústria: No ambiente industrial, o RS485 é a língua nativa. A porta integrada permite que o sistema fotovoltaico se conecte diretamente a sistemas SCADA, e plataformas de gestão energética. Além disso, a imunidade a ruídos eletromagnéticos torna a comunicação cabeada uma escolha confiável para ambientes de produção.

O ecossistema de controle: medidores e DTU

Para um controle de injeção, é necessário um sistema de medição e gerenciamento rápido e confiável. Desta forma, a TSUNESS oferece um ecossistema de componentes originais, projetados para se integrar.

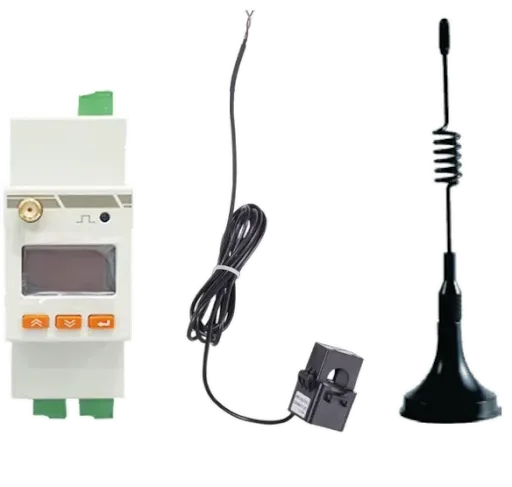

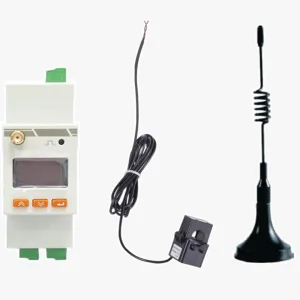

Solução 1: smart meter wi-fi

Este medidor inteligente monofásico se comunica via Wi-Fi com o sistema, enviando os dados de consumo em tempo real para que a geração dos microinversores seja ajustada instantaneamente, evitando a injeção na rede:

• Aplicação: Exclusivo para redes monofásicas;
• Ideal para: Projetos residenciais e comerciais de pequeno porte, onde a agilidade na instalação é prioritária.

Solução 2: power meter RS485

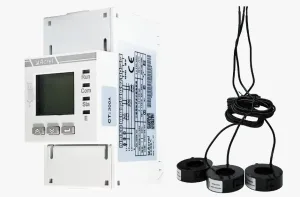

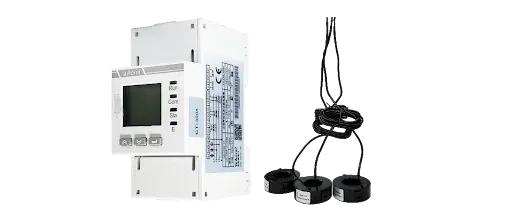

Disponível em versões monofásica (ADL200N-CT) e trifásica (ADL400N-CT), este medidor se conecta via cabo RS485, garantindo uma comunicação imune a interferências e de confiabilidade para o controle preciso do zero grid. Ideal para projetos que exigem estabilidade e integração com sistemas de automação.

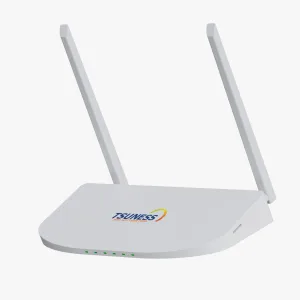

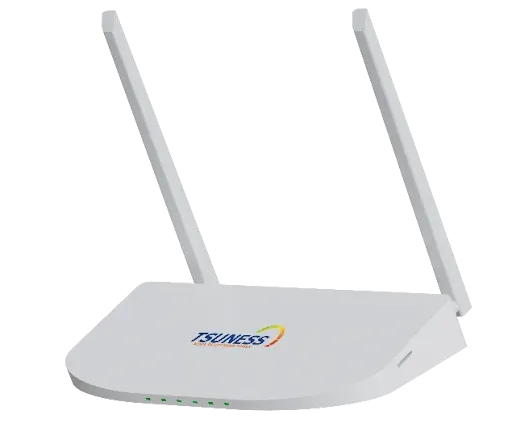

DTU (Data Transfer Unit)

Para projetos de grande escala, a DTU atua como o hub central de comunicação. Ela coleta os dados de até 64 microinversores via RS485, se comunica com o Power Meter monofásico (ADL200N-CT) ou trifásico (ADL400N-CT) para o controle do zero grid e envia todas as informações de monitoramento para a nuvem, permitindo o gerenciamento completo de grandes plantas. Ideal para instalações comerciais e industriais com múltiplos microinversores, garantindo escalabilidade e gerenciamento centralizado.

Arquiteturas de comunicação

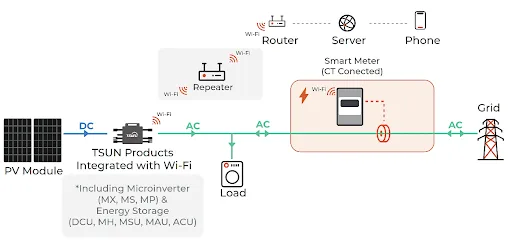

Diagrama 1: arquitetura zero grid via wi-fi

Este diagrama ilustra a simplicidade da solução sem fio. O microinversor e o Smart Meter se comunicam através do roteador Wi-Fi local. O sistema na nuvem recebe as informações de consumo e geração, e comanda o microinversor para ajustar sua produção, garantindo que a energia gerada não exceda o consumo da unidade.

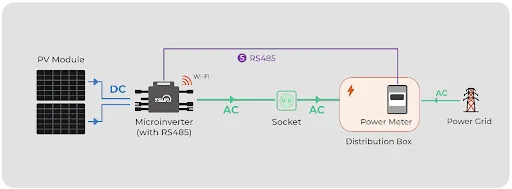

Diagrama 2: arquitetura zero grid via RS485 (Conexão Direta)

A linha de comunicação RS485 conecta o microinversor diretamente ao Power Meter. Esta comunicação física e dedicada garante uma resposta instantânea e é a escolha ideal para quem busca mais confiabilidade.

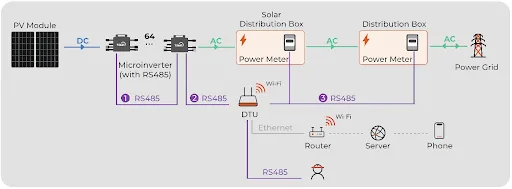

Diagrama 3: arquitetura zero grid via RS485 (Grandes Instalações com DTU)

Esta é a arquitetura para projetos comerciais e industriais que buscam máxima confiabilidade. Nela, os microinversores (até 64 unidades por DTU) conectam-se à DTU e ao Power Meter através de uma malha de comunicação 100% cabeada via RS485.

Segurança e autonomia total

A grande vantagem desta topologia é que, ao interligar microinversores, DTU e Power Meter via cabo RS485, o sistema garante o funcionamento do zero grid de forma totalmente local e independente.

Isso significa que o controle de injeção na rede continua operando com precisão absoluta mesmo sem conexão com a internet. A comunicação física assegura que o sistema permaneça estável e seguro 24 horas por dia, imune a oscilações de sinal Wi-Fi ou quedas do provedor de internet.

Conclusão

Implementar um sistema zero grid pode ser simples, como demonstrado acima se contar com equipamentos adequados para cada tipo de aplicação. Nesse sentido, a TSUNESS possui uma solução completa e tecnicamente versátil.

A porta RS485 opcional e o ecossistema de medição fornecidas pela TSUNESS permitem aos integradores projetar sistemas mais seguros, eficientes e confiáveis para todos os segmentos de mercado.
