Balanço dinâmico de carga para carregamento de VE

BENY lança no mercado fotovoltaico o recurso DLB atualizado

Autor: 27 de junho de 2022Artigo do fabricante
Balanço dinâmico de carga para carregamento de VE

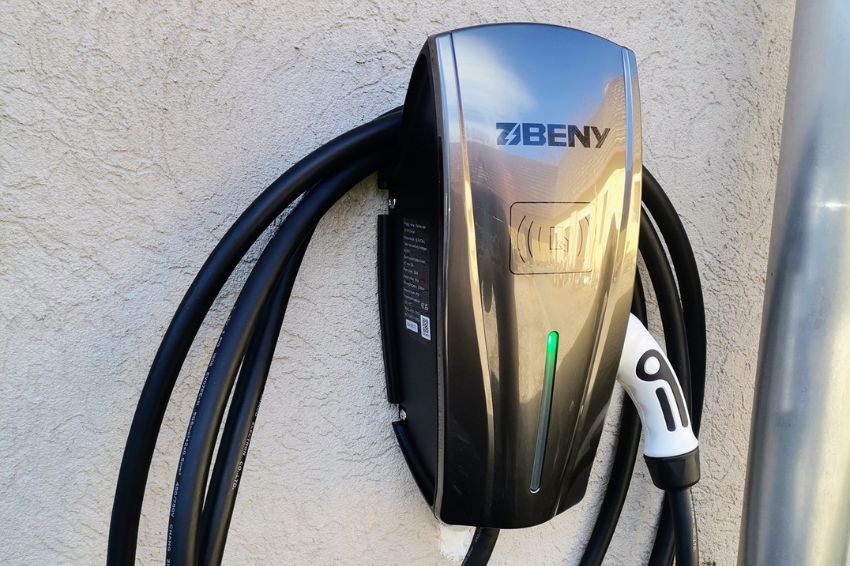

Carregador para veículo elétrico da BENY instalado na Hungria. Foto: Reprodução

Este artigo foi produzido e adaptado de materiais técnicos fornecidos pela BENY

Com a popularização dos VEs (veículos elétricos), o uso de carregadores de veículos elétricos está crescendo nas instalações comerciais e residenciais.

No entanto, a rede de eletricidade doméstica precisa suportar a carga adicional quando se utiliza um carregador de veículo elétrico, pois o consumo das estações de recarga é relativamente grande.

Se nenhum cuidado especial for usado, o carregamento de um veículo elétrico pode sobrecarregar a instalação e reduzir a potência disponível para uso local.

Em resposta a este problema de segurança, surgiu a função DLB (Dynamic Load Balancing, em português: balanceamento de carga dinâmica), proporcionado pelo equipamento denominado DLB Box.

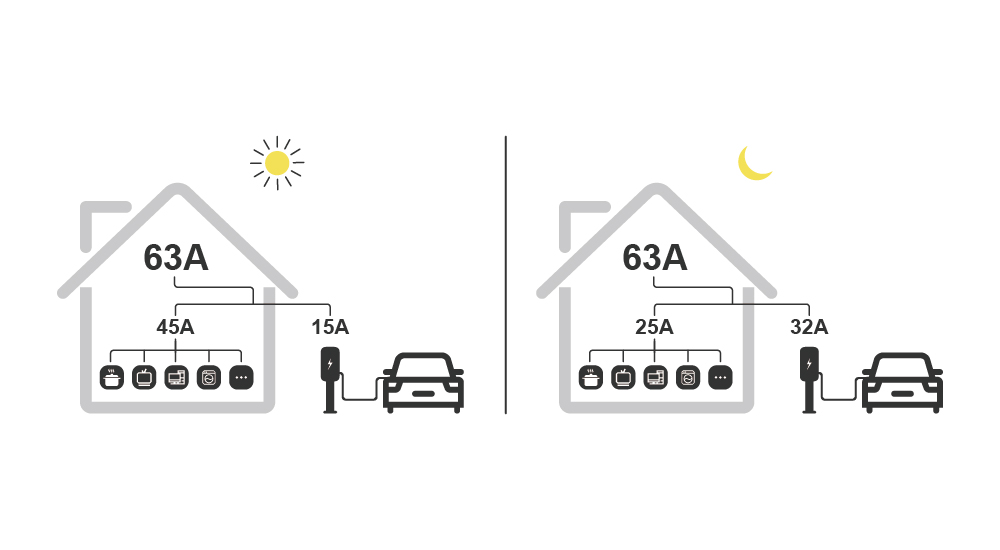

Função de balanceamento de carga dinâmica

Função de balanceamento de carga dinâmica

Explicação do conceito DLB

O DLB está disponível para uso com estações de recarga AC para para uso doméstico.

Quando o carregador veicular está operando com outros eletrodomésticos ao mesmo tempo, a DLB Box pode manter o equilíbrio dinâmico da corrente total na entrada da instalação, para evitar sobrecarga, e garantir a segurança do suprimento de eletricidade interno.

O DLB deve ser configurado com o valor máximo de corrente permitido na entrada da unidade consumidora.

O carregador lerá este valor de corrente e ajustará automaticamente a corrente de carga (6 A – 32 A) de acordo com disponibilidade ociosa da instalação elétrica, para que a instalação não seja sobrecarregada.

Esta função permite efetivamente usar a fonte de alimentação já existente, sem requerer aumento da demanda ou reforço da instalação elétrica – e ao mesmo tempo sem prejudicar o atendimento às cargas pré-existentes.

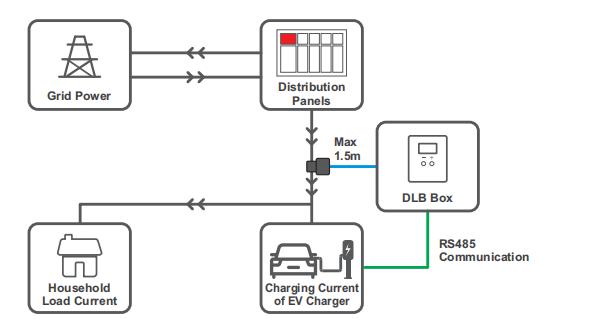

Aplicação da DLB Box em uma instalação convencional (sem sistema fotovoltaico)

Aplicação da DLB Box em uma instalação convencional (sem sistema fotovoltaico)

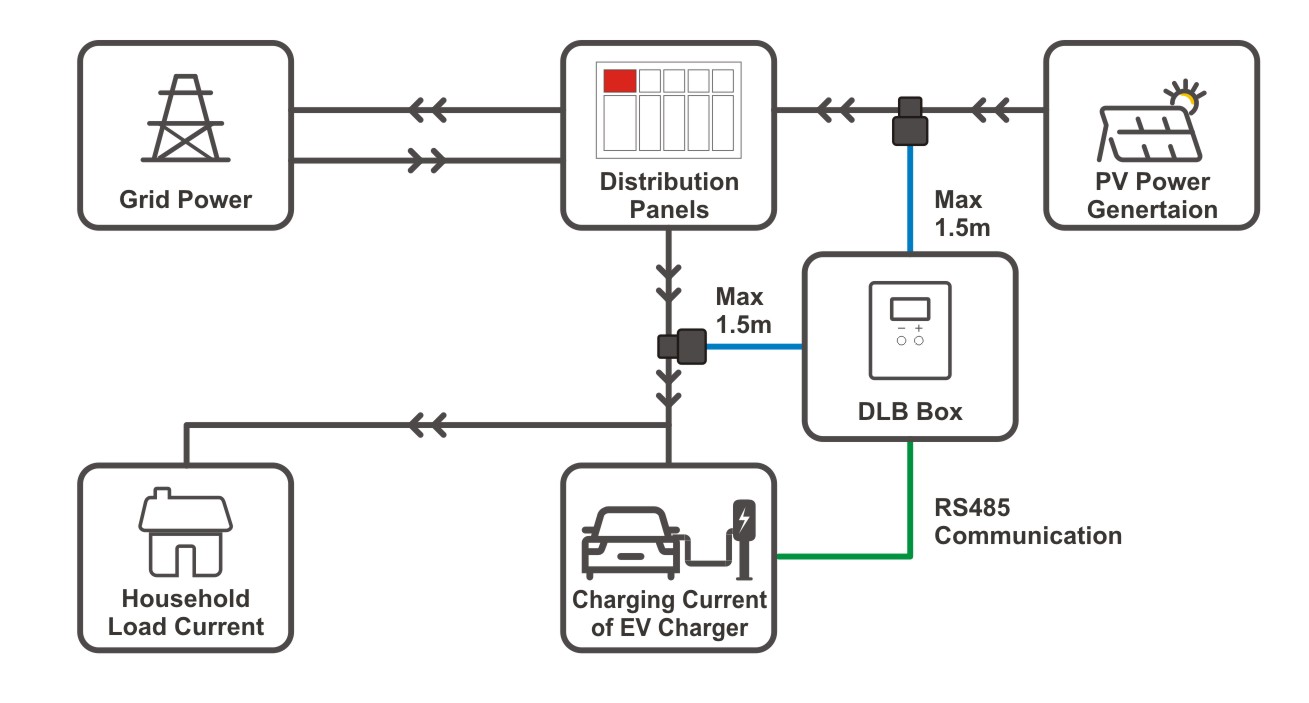

Aplicação da DLB Box em uma instalação com sistema fotovoltaico

Aplicação da DLB Box em uma instalação com sistema fotovoltaico

A BENY está comprometida em melhorar continuamente as vantagens de seus produtos e otimizar a experiência do cliente.

Depois de coletar feedback de muitos clientes e realizar uma pesquisa de mercado aprofundada, a BENY lançou a PV DLB Box e desenvolveu novos modos para a DLB Box padrão.

Explicação do novo modo da BENY DLB Box

  1. PV/DLB padrão: o carregador veicular pode ser combinado com a DLB Box para obter funções de balanceamento de carga. Existem muitos tipos de DLB Box, incluindo a DLB Box padrão e a PV DLB Box. A DLB Box padrão pode realizar o balanceamento de carga dinâmica para evitar sobrecarga na instalação. Por outro lado, a PV DLB Box pode realizar o uso prioritário da geração de energia fotovoltaica e reduzir o uso da energia da rede elétrica;
  2. Modo Extremo: o Modo Extremo de DLB para um carregador não inteligente pode ser ativado pela configuração de DIP switches no equipamento. Para um carregador inteligente, o modo pode ser ativado através da configuração por meio de aplicativo. Neste modo, quando a corrente de carregamento é menor do que 6 A, o carregador terá o carregamento interrompido. Já quando a corrente de carregamento for maior ou igual a 10 A, o carregador retomará o carregamento;
  3. Modo de velocidade total automático noturno: podemos definir o modo automático noturno por meio de um aplicativo. Dentro deste modo, o carregador continuará carregando em velocidade máxima (das 20:00 horas da noite às 6:00 horas da manhã).
O DLB permite priorizar o uso da energia fotovoltaica no carregamento do veículo

O DLB permite priorizar o uso da energia fotovoltaica no carregamento do veículo

Cenários de aplicação dos novos modos

DLB Normal

Modo Extremo

DESLIGADO

1. O DLB limita a faixa de corrente do carregador entre 6 A e 32 A.

2. Quando a corrente é reduzida para 6 A, se o disjuntor de alimentação da unidade consumidora ainda estiver sobrecarregado, o carregador manterá uma corrente de carga de 6 A.

DLB Normal

Modo Extremo

SOBRE

1. O DLB limita a faixa de corrente do carregador entre 6 A e 32 A.

2. Quando a corrente é reduzida para 6 A, se o disjuntor de entrada ainda estiver sobrecarregado, o carregador suspenderá o carregamento.

3. Quando o disjuntor de entrada tiver uma folga de 10 A, o carregamento será reiniciado.

PV DLB

Modo noturno automático de velocidade máxima

DESLIGADO

1. O carregador funciona no modo PV puro e o modo noturno automático de velocidade máxima não está ativado.

2. Quando a noite chegar, o carregador manterá apenas uma corrente de carga mínima de 6 A.

PV DLB

Modo noturno automático de velocidade máxima

SOBRE

1. O carregador EV funciona no modo PV puro, o modo noturno automático de velocidade máxima está ativado.

2. Durante a noite o carregador vai operar em velocidade máxima, com a máxima corrente disponível.

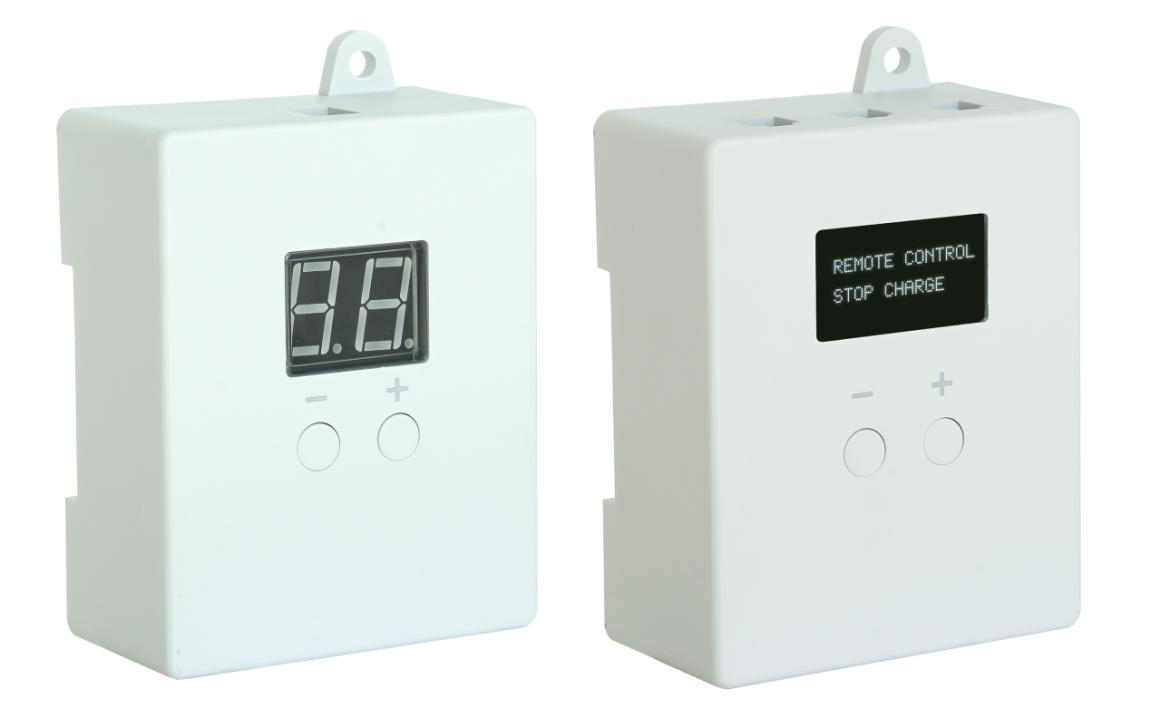

DLB Box normal (padrão) e PV DLB Box

DLB Box normal (padrão) e PV DLB Box

A diferença do uso do modo DLB com um carregador não inteligente e com um carregador inteligente

Carregador EV não inteligente: apenas 1 fase. Se usado com uma DLB Box não inteligente, você pode configurar o carregador para ativar o Modo Extremo. Se usado com uma PV DLB Box, você não pode ativar o modo noturno automático de velocidade máxima.

Carregador EV inteligente: monofásico e trifásico. O carregador monofásico é usado com a DLB Box monofásica e o carregador trifásico é usado com a caixa DLB Box trifásica. E o Modo Extremo do DLB Normal e o Modo de Velocidade Total Automática Noturna do PV DLB podem ser ativados através do aplicativo Z-BOX.

O aplicativo e o carregador são conectados por meio de um módulo Bluetooth para realizar a função de controle. O download do novo firmware via Bluetooth/WIFI pode atualizar o programa do carregador para a nova versão.
