O cenário da segurança elétrica no Brasil mudou drasticamente com a publicação da Portaria MTE nº 737, que reformulou a NR 10. Agora, com foco total no Gerenciamento de Riscos Ocupacionais (GRO/PGR), tornou-se obrigatório indexar toda a memória de cálculo e os estudos de proteção diretamente aos riscos de cada setor.
Nesse novo cenário, as análises elétricas deixam de ser apenas uma etapa de projeto e passam a desempenhar um papel fundamental na prevenção de acidentes, na proteção dos trabalhadores e na conformidade com as exigências normativas.
Diante dessa demanda, o software Ampère da Electro Graphics oferece recursos essencias para o desenvolvimento dos estudos de curto-circuito, proteção e Arc Flash para sistemas elétricos e também para usinas fotovoltaicas.
Integração com o software SOLergo

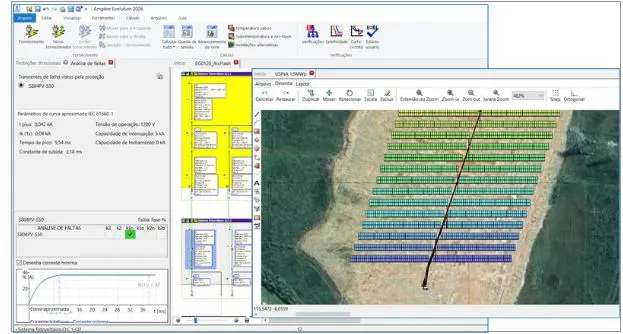

Quem já utiliza o SOLergo – software consagrado para o dimensionamento técnico e econômico de sistemas fotovoltaicos, conta com uma vantagem estratégica. Após modelar toda a usina, definir arranjos, inversores e cabeamentos no SOLergo, o projetista pode exportar o projeto diretamente para o Ampère.
Dentro do Ampère, toda a estrutura elétrica da planta solar é reconhecida instantaneamente, permitindo realizar o estudo de curto-circuito, a seletividade da proteção e a análise de Arc Flash de forma automatizada e sem retrabalho.
Modelagem direta no Ampère
Se você ainda não utiliza o SOLergo, não há barreiras. O Ampère é um software independente. Você pode inserir manualmente os dados elétricos e parâmetros do sistema fotovoltaico (módulos, inversores, strings) diretamente em sua interface. A partir daí, o software executa com precisão cirúrgica todas as simulações necessárias para a conformidade com a NR 10.
Como o Software Ampère resolve as exigências da nova NR 10?

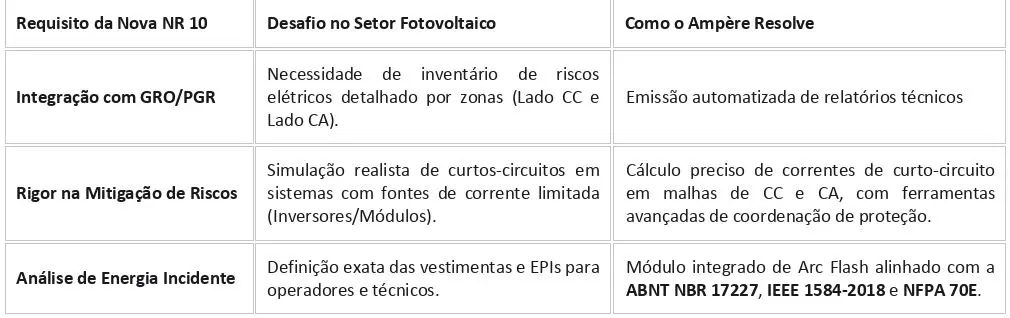

Abaixo, veja como os recursos do Ampère respondem diretamente às demandas da Portaria MTE 737/2026 aplicadas ao mercado fotovoltaico e industrial:
1. Ajuste fino de proteção e minimização de energia

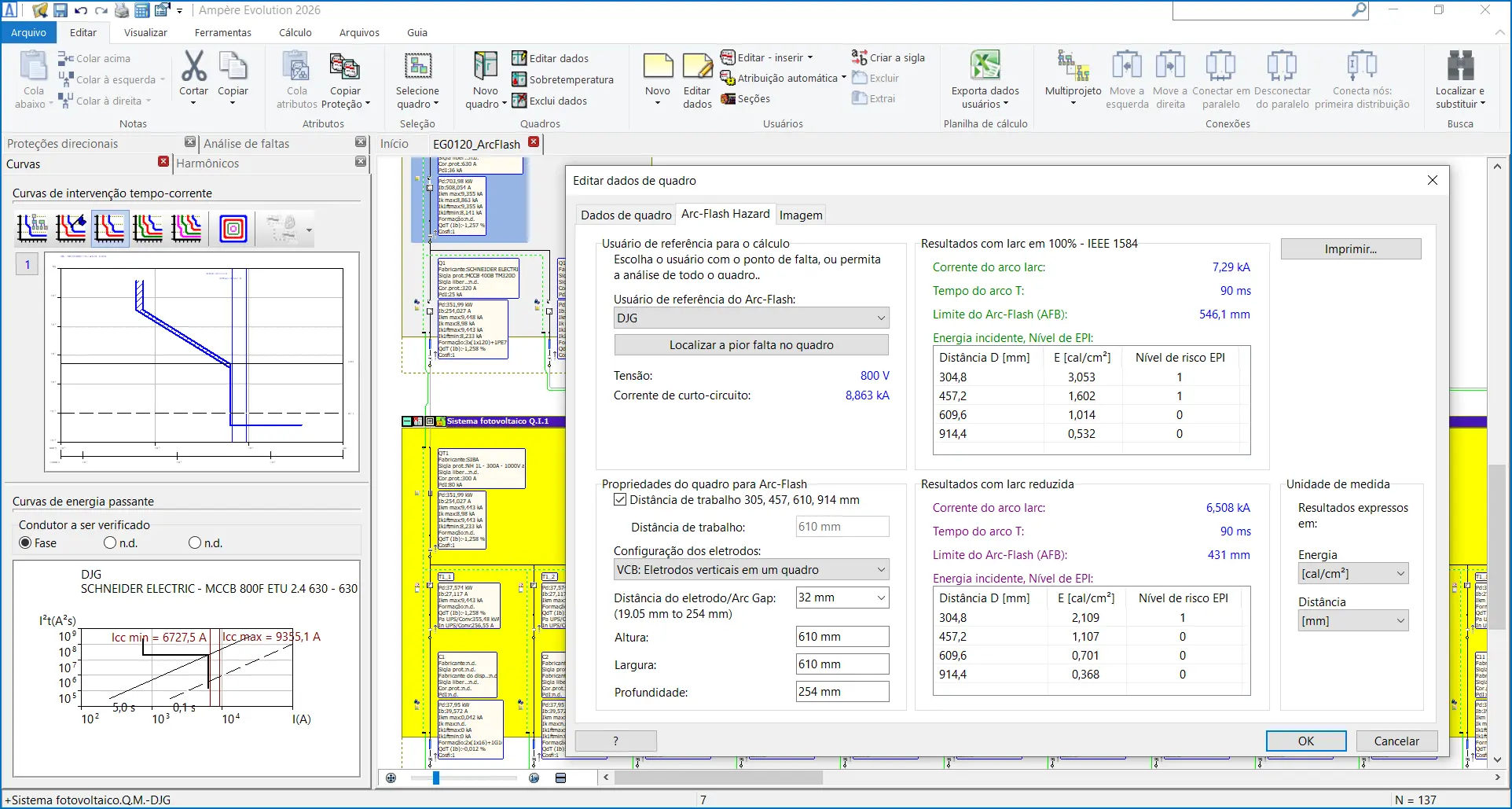

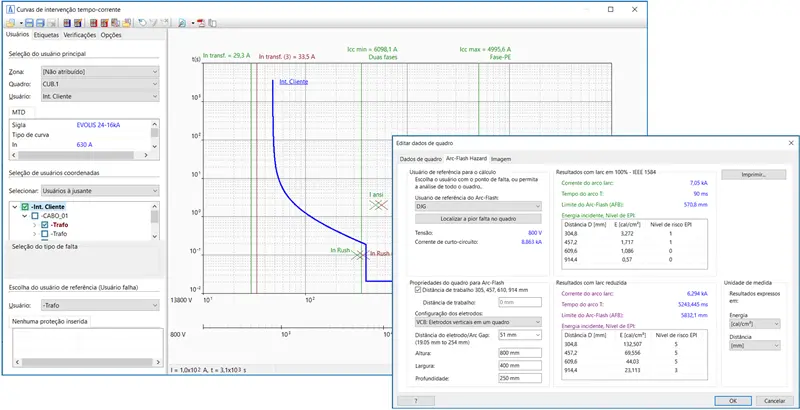

Para cumprir a exigência de selecionar “tempos de interrupção muito curtos”, o Ampère permite realizar o Estudo de Coordenação e Seletividade de forma visual.
Ao alterar o ajuste de um disjuntor ou fusível na curva tempo-corrente, o software recalcula instantaneamente a energia incidente resultante daquele tempo de atuação. Isso ajuda a refinar a proteção para reduzir o nível de cal/cm² ao menor patamar possível, garantindo a segurança dos técnicos de Operação e Manutenção.

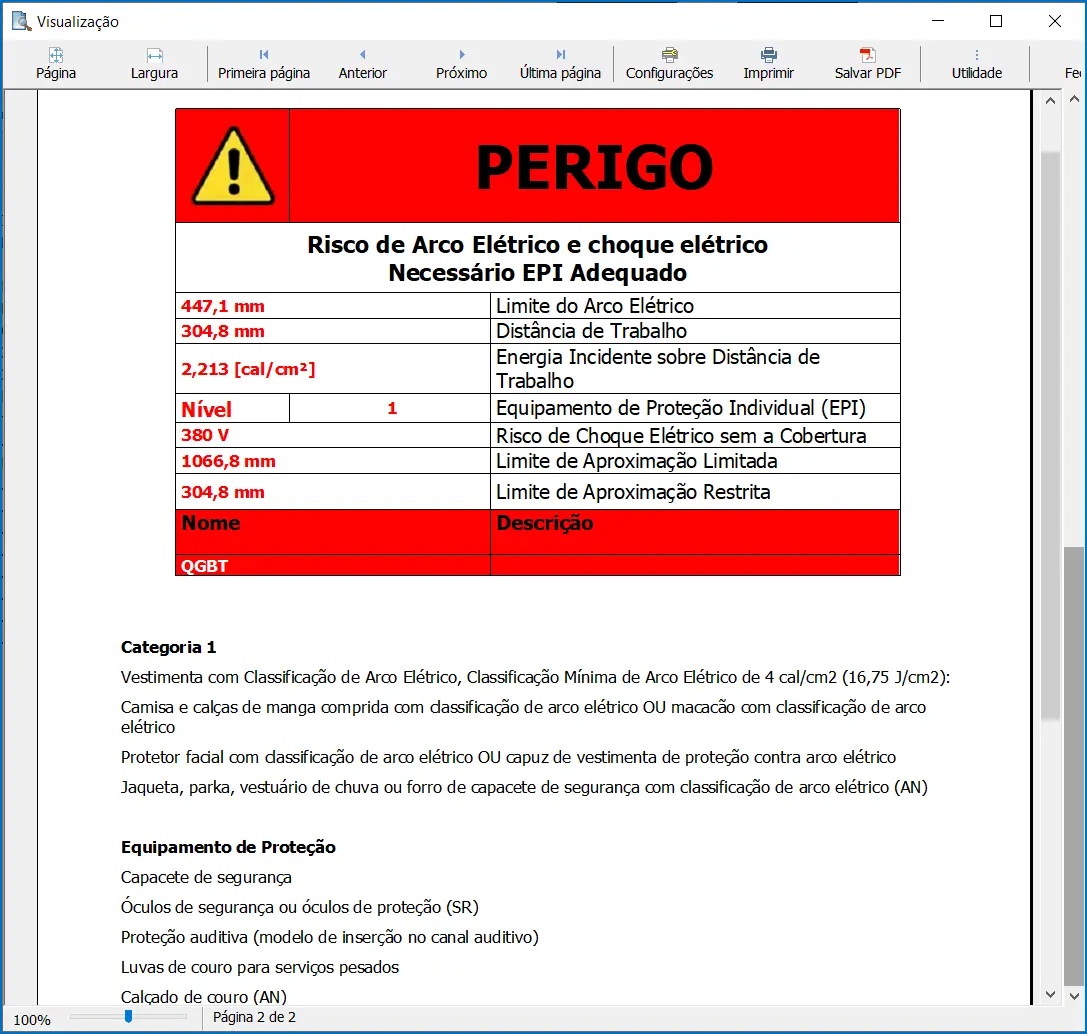

2. Dimensionamento técnico de vestimentas e EPIs
Evite a subproteção do trabalhador ou o superdimensionamento de custos. Com os relatórios do Ampère, você especifica com precisão a categoria da vestimenta e o ATPV mínimo necessário para cada painel, string box ou cubículo de média tensão da planta solar.

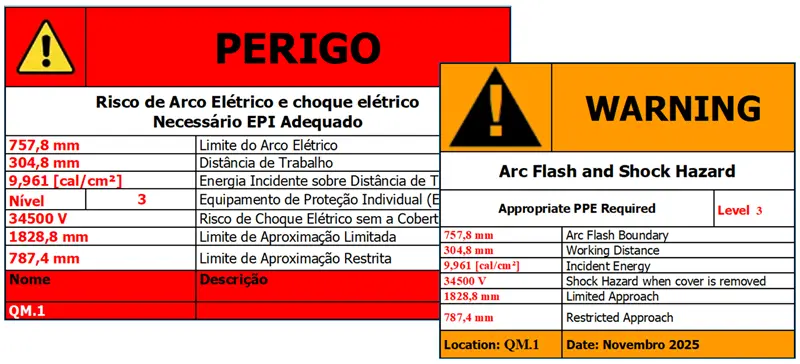

3. Emissão automática de etiquetas de sinalização
O software gera automaticamente as etiquetas de advertência de Arc Flash prontas para impressão, contendo a energia incidente calculada, as fronteiras de segurança (limites de aproximação) e os EPIs recomendados. É a engenharia entregando a solução prática para o campo.
Segurança quantificável é o novo padrão
Diante das exigências da nova NR 10, projetar ou homologar usinas fotovoltaicas sem um estudo robusto de Arc Flash compromete a conformidade normativa e a precisão técnica da planta solar.
A utilização conjunta do SOLergo e do Ampère ou o uso do Ampère de forma direta, eleva o patamar dos seus projetos solares. Mais do que entregar diagramas e relatórios, você passa a entregar segurança quantificável, garantindo que as plantas fotovoltaicas dos seus clientes operem protegidas por engenharia de ponta.
