Fixação mecânica de inversores da linha Synergy da SolarEdge

Tecnologia Synergy permite o rápido comissionamento e a integração de inversores através de uma caixa concentradora

Autor: 5 de janeiro de 2022Produto
Fixação mecânica de inversores da linha Synergy da SolarEdge

Synergy Manager, a caixa concentradora da linha de inversores, possui funções de monitoramento e proteção. Foto: SolarEdge/Divulgação

Os equipamentos da linha Synergy estão disponíveis no Brasil para redes trifásicas de 220V/127V e 380V/220V, em potências de 75 kW, 100 kW e 120 kW.

A tecnologia Synergy permite o rápido comissionamento e a integração de inversores através de uma caixa concentradora denominada Synergy Manager, que possui funções de monitoramento e proteção.

Instalação

Este artigo ilustra passo a passo o processo de instalação mecânica dos inversores e do Synergy Manager.

Cada inversor possui 32 kg e o Synergy Manager possui 18 kg. São equipamentos de pequena massa e pequenas dimensões, que podem ser transportados e manuseados facilmente por duas pessoas, sem a necessidade de equipamentos para transporte e içamento.

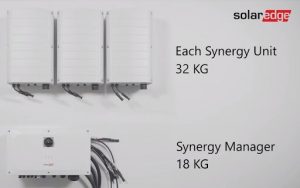

Os inversores e a unidade Synergy Manager são leves e compactos

Os inversores e a unidade Synergy Manager são leves e compactos

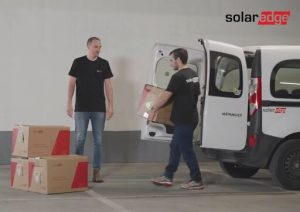

Devido à leveza e às pequenas dimensões dos equipamentos, uma equipe de duas pessoas é suficiente para realizar a instalação

Devido à leveza e às pequenas dimensões dos equipamentos, uma equipe de duas pessoas é suficiente para realizar a instalação

A instalação dos equipamentos na parede deve respeitar as distâncias mínimas recomendadas pela SolarEdge, como indica a figura a seguir. Isto é importante para garantir a boa ventilação.

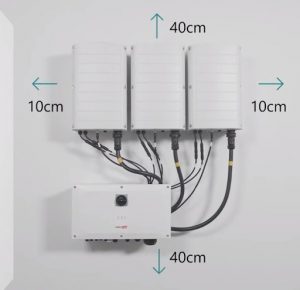

Os espaçamentos mínimos devem ser respeitados durante a instalação

Os espaçamentos mínimos devem ser respeitados durante a instalação

Caso existam múltiplas unidades Synergy, em ambientes internos com temperaturas médias acima de 25 ºC é necessário deixar um espaçamento mínimo de 20 cm entre os conjuntos, como mostrado na figura a seguir.

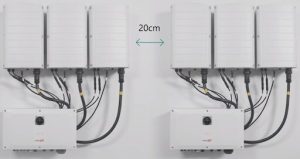

Se existirem vários sistemas em ambiente interno, a distância mínima de 20 cm deve ser mantida entre eles

Se existirem vários sistemas em ambiente interno, a distância mínima de 20 cm deve ser mantida entre eles

Em ambientes externos a fabricante SolarEdge permite que o espaçamento seja reduzido para 5 cm.

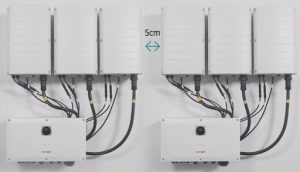

Em ambiente externo a fabricante sugere que a distância mínima pode ser de apenas 5 cm

Em ambiente externo a fabricante sugere que a distância mínima pode ser de apenas 5 cm

Para facilitar a furação e a fixação dos suportes na parede, são fornecidos gabaritos junto com os equipamentos. Os gabaritos orientam o instalador sobre os espaçamentos e sobre a localização dos furos que devem ser feitos na parede.

Gabaritos de instalação são fornecidos junto com os equipamentos

Gabaritos de instalação são fornecidos junto com os equipamentos

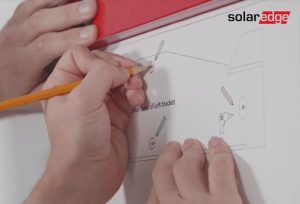

A marcação dos furos de fixação é realizada facilmente com o auxílio do gabarito

A marcação dos furos de fixação é realizada facilmente com o auxílio do gabarito

Recomenda-se utilizar um nível de bolha junto com os gabaritos para garantir perfeitamente os alinhamentos horizontais e verticais.

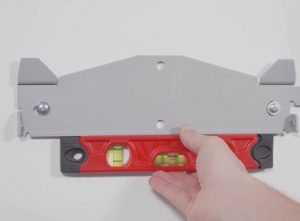

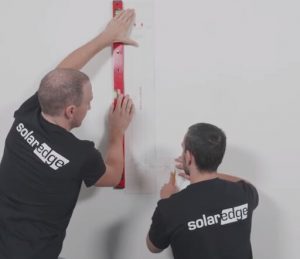

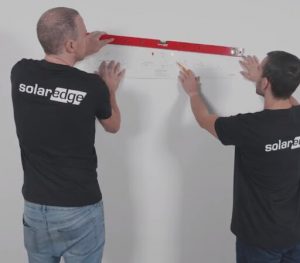

Recomenda-se o uso de um nível de bolha para garantir o bom alinhamento

Recomenda-se o uso de um nível de bolha para garantir o bom alinhamento

Após a marcação dos furos e a furação da parede, são fixados os suportes metálicos através de parafusos com buchas. O alinhamento de cada suporte deve ser verificado antes do aperto final dos parafusos.

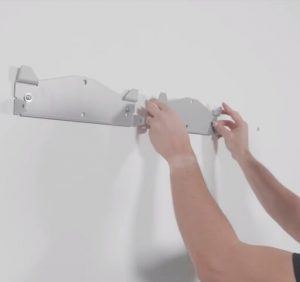

Os suportes metálicos são fixados através da furação realizada com o gabarito

Os suportes metálicos são fixados através da furação realizada com o gabarito



O aperto final dos parafusos deve ser feito somente após a conferência do alinhamento

O aperto final dos parafusos deve ser feito somente após a conferência do alinhamento

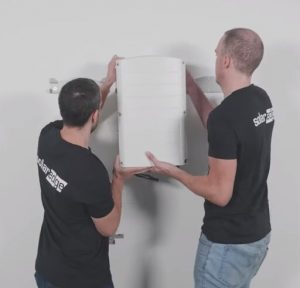

Colocação dos inversores nos suportes

Colocação dos inversores nos suportes

Após a fixação dos inversores nos suportes, devem-se prender as laterais dos inversores com parafusos. Caso existam três inversores no conjunto, os parafusos são colocados apenas nos inversores das extremidades.

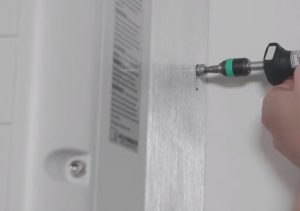

A lateral dos inversores é parafusada ao suporte metálico

A lateral dos inversores é parafusada ao suporte metálico

Por último, coloca-se a unidade Synergy Manager, para a qual também um suporte metálico foi fixado na parede. Depois disso, prendem-se as laterais do Synergy Manager com parafusos roscados nos suportes metálicos. Finalmente, após a fixação dos equipamentos na parede, o conjunto está pronto para receber as conexões elétricas.

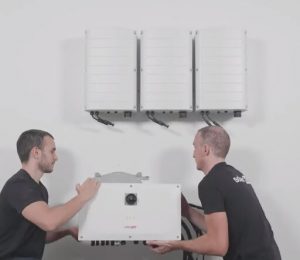

Por último coloca-se o Synergy Manager

Por último coloca-se o Synergy Manager

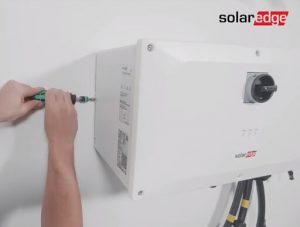

A lateral do Synergy Manager é parafusada ao suporte metálico

A lateral do Synergy Manager é parafusada ao suporte metálico

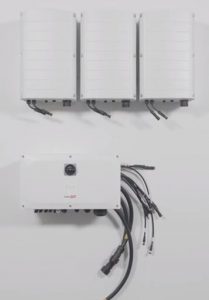

O sistema está pronto para receber as conexões elétricas

O sistema está pronto para receber as conexões elétricas
