Importação de arquivos DXF no SolarEdge Designer

A possibilidade de trazer desenhos para dentro do SolarEdge Designer torna mais preciso o desenvolvimento de modelos

Em meados de 2021 o SolarEdge Designer ganhou a ferramenta de importação de arquivos DXF (Drawing Exchange Format).

Este formato de arquivo é usado no intercâmbio de modelos CAD (Computer Aided Design) como AutoCAD e similares.

A possibilidade de trazer desenhos para dentro do SolarEdge Designer torna mais preciso o desenvolvimento de modelos e facilita o posicionamento de módulos fotovoltaicos na área disponível.

Anteriormente, quando a importação do arquivo DXF não era possível, projetistas precisavam orientar-se unicamente pelas dimensões de imagens de satélites.

Apesar da relativamente boa precisão dessas imagens, a possibilidade de trabalhar com medidas que podem ser pré-definidas pelo usuário é sempre bem-vinda em qualquer ferramenta de desenho ou projeto.

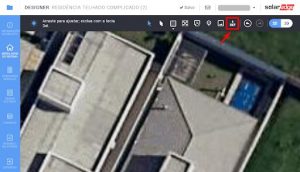

Na aba “Modelagem do Sistema” escolha o ícone DXF na barra superior esquerda, como mostra a figura abaixo.

Botão de acesso à ferramenta de importação de arquivo DXF do SolarEdge Designer.

Botão de acesso à ferramenta de importação de arquivo DXF do SolarEdge Designer

O SolarEdge Designer então solicita que você arraste ou selecione no seu computador o arquivo DXF a ser importado:

Seleção do arquivo DXF

Seleção do arquivo DXF

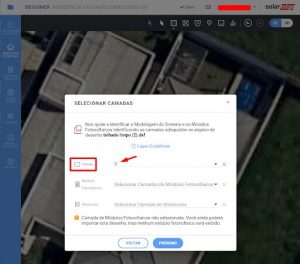

O passo seguinte é associar o desenho do telhado a uma camada (layer) disponível no arquivo DXF. Desenhos feitos no AutoCAD normalmente possuem como padrão layer “0” padrão, mas qualquer outra layer pode ser empregada. Recomenda-se, ao preparar o arquivo DXF, excluir todos os objetos que não fazem parte do desenho e mantê-los na mesma layer.

Seleção da camada (layer) associada aos elementos que serão importados

Seleção da camada (layer) associada aos elementos que serão importados

Também podem ser selecionadas layers para módulos fotovoltaicos e obstáculos, caso estes elementos estejam presentes no desenho. Neste exemplo vamos importar somente o desenho do telhado, mantendo inativas as demais layers.

Após a seleção das layers terá início o processo de importação. Atenção: este processo pode falhar se o seu arquivo DXF contiver muitos objetos não usados, como outros layers, blocos explodidos, e objetos que podem estar situados fora da área de visualização do desenho.

Recomenda-se executar o comando PURGE do AutoCAD (ou outro comando similar, se você usa outra ferramenta) para fazer a limpeza do desenho antes da criação do arquivo DXF.

Se você não possui o AutoCAD ou outro software CAD, uma dica é usar a ferramenta “DWG to DXF Converter” disponível online no site www.cloudconvert.com

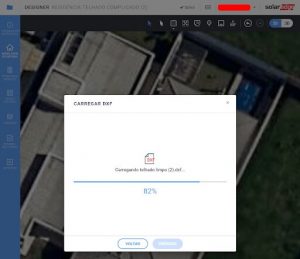

Processamento do arquivo DXF pelo SolarEdge Designer

Processamento do arquivo DXF pelo SolarEdge Designer

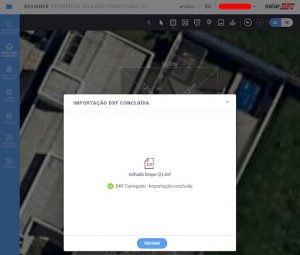

Importação do arquivo DXF concluída

Importação do arquivo DXF concluída

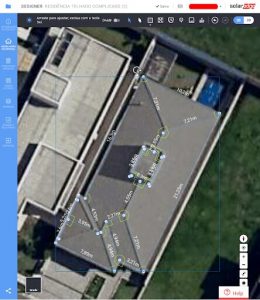

Depois de concluída a exportação: voilà. O único trabalho que o projetista precisa fazer é posicionar o desenho importado sobre a imagem do satélite e depois finalizar a modelagem, com a definição das dimensões no eixo Z do telhado e dos obstáculos existentes.

Posicionamento do desenho importado do arquivo DXF sobre a imagem do satélite.

Posicionamento do desenho importado do arquivo DXF sobre a imagem do satélite

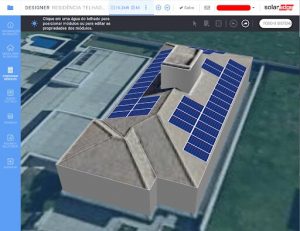

Modelagem finalizada, construída a partir do desenho do telhado contido no arquivo DXF

Modelagem finalizada, construída a partir do desenho do telhado contido no arquivo DXF
