Em muitos projetos de energia solar surge a dúvida sobre o que é string box e por que esse equipamento é tão importante.
Também chamado de caixa de junção, a string box pode até passar despercebido em comparação aos painéis solares ou ao inversor, mas tem um papel crucial: conectar e proteger os circuitos elétricos que saem dos módulos.
Na prática, ela atua como um ponto de centralização que garante maior segurança e eficiência ao sistema, reduzindo riscos de falhas elétricas, facilitando manutenções e protegendo componentes de alto valor contra danos.
Por isso, compreender sua função é fundamental tanto para profissionais do setor quanto para consumidores que buscam investir em energia solar com confiabilidade e tranquilidade. Continue lendo e entenda tudo sobre a string box!

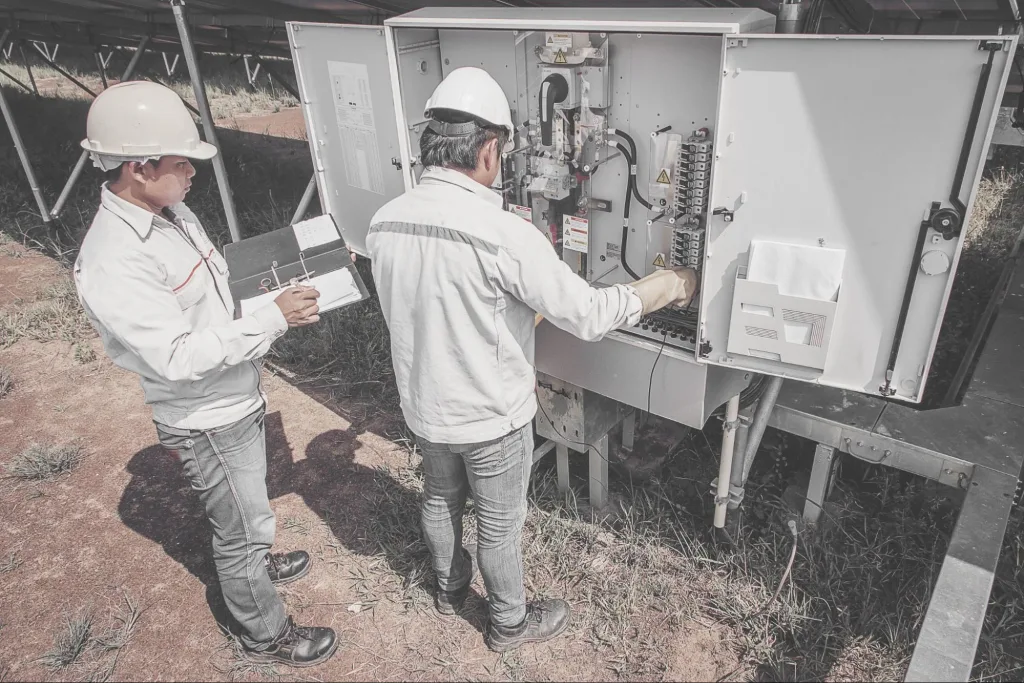

O que é string box?
A string box, também chamado de caixa de junção fotovoltaica pela norma ABNT NBR 16690, é um dispositivo elétrico projetado especificamente para reunir e proteger as conexões dos módulos solares.
Em um sistema fotovoltaico, os painéis são agrupados em circuitos em série, chamados de strings. Cada string gera energia em corrente contínua (CC) e precisa ser conectada conforme o projeto de forma organizada, segura e eficiente ao inversor.
É nesse ponto que a string box entra em cena: ela funciona como um ponto centralizador dessas conexões, reunindo as diferentes strings em uma única saída.
Além de organizar, o equipamento cumpre um papel essencial de proteção elétrica contra falhas que poderiam comprometer tanto o inversor quanto todo o sistema solar.
Para que serve a string box em sistemas solares?
A principal função da string box é proteger o sistema fotovoltaico contra riscos elétricos.
Em sistemas de energia solar, é comum ocorrerem situações como sobrecorrentes (corrente elétrica acima do limite suportado) e sobretensões (aumento repentino de tensão, muitas vezes causado por raios ou distúrbios na rede).
Sem proteção, esses eventos podem causar danos graves e até irreversíveis ao inversor, o “coração” do sistema. Além disso, a string box:
- Centraliza as conexões de várias strings, simplificando a instalação e a manutenção;
- Realiza o paralelismo de strings, aumentando a segurança e facilitando a conexão ao inversor;
- Facilita o diagnóstico de falhas, pois permite identificar rapidamente em qual string está o problema;
- Permite o seccionamento seguro: com a chave seccionadora, o técnico pode desligar partes do sistema para realizar reparos sem riscos;
Ou seja, a string box serve tanto para aumentar a segurança elétrica quanto para facilitar a operação e manutenção de sistemas solares, desde pequenas residências até grandes usinas fotovoltaicas.
Quais os principais componentes de uma string box?
Uma string box é formada por diferentes dispositivos que, juntos, garantem a segurança e a funcionalidade do sistema. Os principais são:
- Fusíveis ou disjuntores: evitam que uma sobrecorrente danifique os equipamentos ou cause incêndios. Eles atuam como barreiras de proteção imediata, interrompendo o circuito em caso de falhas, como a corrente reversa;
- DPS (Dispositivo de Proteção contra Surtos): protege contra sobretensões causadas principalmente por descargas atmosféricas (raios). Ele direciona o excesso de energia para o aterramento, evitando que chegue ao inversor;
- Chave seccionadora (ou disjuntor seccionador): permite isolar o sistema em caso de manutenção ou emergência, garantindo a segurança dos técnicos;
- Barramentos de conexão: organizam os cabos que chegam das strings, fazem a conexão e direcionam a energia para a saída da string box;
- Caixa de proteção com grau IP adequado: a estrutura física da string box precisa ser robusta, com proteção contra poeira, chuva e raios UV, especialmente em instalações externas.
Cada componente tem sua função específica, mas todos juntos garantem que o sistema opere de forma segura e em conformidade com as normas técnicas brasileiras e internacionais.
Como funciona a string box na prática?
O funcionamento da string box pode ser entendido como uma linha de defesa organizada dentro de um sistema fotovoltaico.
Os cabos que vêm das diferentes strings de painéis solares chegam até a string box, onde passam por fusíveis, DPS e outros dispositivos de proteção.
Após essa “triagem elétrica”, a energia sai de forma unificada e protegida rumo ao inversor.
Em um cenário prático: imagine um sistema com quatro strings de painéis. Cada string envia sua energia para a string box, onde todas são conectadas em paralelo.
Se duas dessas strings, em vez de seguirem o fluxo convencional do módulo para o inversor, retroalimentarem outra string, o fusível correspondente atuará, isolando apenas a parte afetada e preservando o restante do sistema. Isso ocorre porque a corrente ultrapassou o limite suportado por aquela string.
Além disso, caso ocorra uma descarga atmosférica próxima à instalação, o DPS atuará imediatamente, desviando o surto elétrico para o aterramento e evitando que ele danifique o inversor.
Dessa forma, a string box garante que apenas energia segura e estabilizada siga adiante, protegendo os componentes mais caros e sensíveis do sistema.

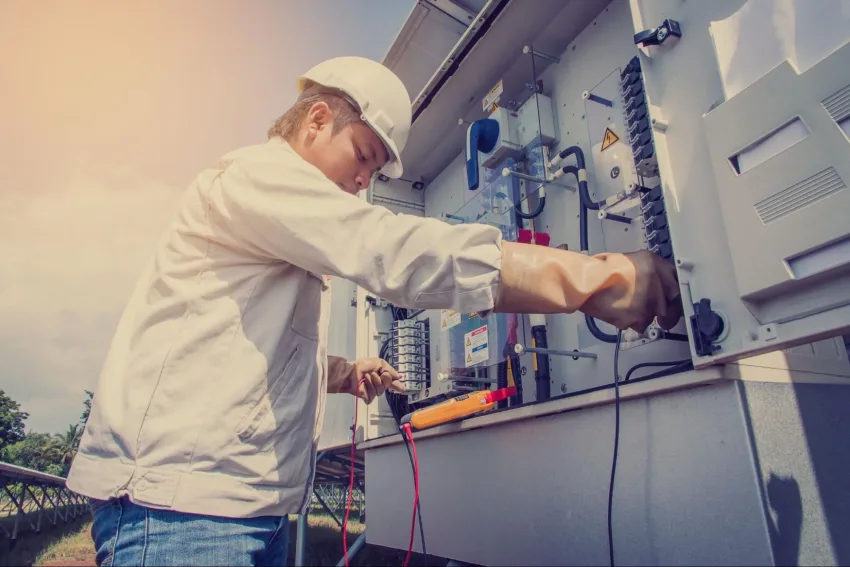

Dicas para instalação e manutenção
A instalação correta da string box é determinante para garantir a eficiência do sistema fotovoltaico e evitar falhas futuras. Algumas boas práticas incluem:
- Profissional habilitado: a montagem deve ser feita por eletricistas ou integradores capacitados, com conhecimento em sistemas fotovoltaicos e normas da ABNT;
- Localização adequada: instale o string box em áreas de fácil acesso para manutenção, mas protegidas contra sol direto, chuva e umidade excessiva. Em locais externos, é fundamental optar por caixas com grau de proteção IP65 ou superior;
- Aterramento correto: um sistema de aterramento eficiente evita choques elétricos e danos causados por descargas atmosféricas. Sempre conecte o DPS ao sistema de aterramento da instalação;
- Conexões bem feitas: utilize conectores certificados e bem crimpados. Conexões mal executadas podem gerar aquecimento excessivo e riscos de incêndio;
- Inspeções periódicas: verifique regularmente fusíveis, disjuntores, DPS e o aperto dos cabos. A manutenção preventiva é mais barata e eficaz do que corrigir falhas após um problema grave.
- Substituição de componentes: DPS e fusíveis são itens substituíveis. o DPS possui vida útil limitada e deve ser substituído quando atingir o fim dessa vida. Já o fusível deve ser trocado apenas após atuar em uma sobrecorrente.
Seguir essas orientações aumenta a confiabilidade do sistema e reduz riscos, garantindo que a geração de energia ocorra com máxima segurança.
Conclusão
A string box não deve ser vista apenas como mais um acessório em um sistema fotovoltaico, mas sim como um elemento central de proteção e confiabilidade.
Ela organiza as conexões, protege contra sobrecorrentes e surtos elétricos e assegura que a energia gerada pelos módulos chegue ao inversor de forma estável e segura.
Para profissionais, é uma ferramenta que facilita a manutenção e garante conformidade com normas técnicas.
Para consumidores, representa a tranquilidade de ter um sistema protegido contra falhas que poderiam gerar prejuízos altos.
Em resumo, investir em um bom string box (e em sua correta instalação e manutenção) é investir na longevidade, segurança e eficiência da geração de energia solar.
