Artigo foi produzido e adaptado de materiais técnicos fornecidos pela Kstar
A estação turnkey GSM 6250D-MV é uma solução completa para usinas de geração centralizada, embutida em um container de 40 pés com todos os componentes necessários já integrados, incluindo dois inversores centrais GSM 3125D, um transformador a óleo de 6,25 MVA, dispositivos de proteção e medição, sistema de ventilação e módulo de comunicação, entre outras coisas.
A vantagem desse tipo de solução é que todos os componentes necessários já são montados e pré-configurados na fábrica, a saída CA do inversor já é diretamente conectada ao lado de baixa tensão do transformador por um barramento de cobre e o lado de média tensão do transformador já é conectado aos sistemas de medição e proteção, sem a necessidade de realizar conexões adicionais entre o inversor e o transformador.
Simplesmente o arranjo fotovoltaico deve ser conectado à entrada CC da estação e a saída deve ser conectada ao ponto de acoplamento CA da usina solar. É uma solução plug-and-play, fácil de ser transportada e de instalação simples, que reduz custos de logística, obras de adequação e instalação.
O container da estação GSM6250D-MV tem o tamanho padrão de um container de transporte marítimo, fabricado em aço especial, com chapas de espessuras de 1,5 mm nas laterais e 2 mm no topo.
O container é cerca de 3 a 8 vezes mais resistente do que containers convencionais de aço carbono, o que garante longa durabilidade e imunidade a ambientes agressivos, incluindo o ambiente marítimo durante o transporte até o destino final.
O revestimento do container possui quatro camadas, incluindo uma cobertura anti-ferrugem, uma camada intermediária de epóxi e duas camadas externas de pintura. Todas as paredes e o teto são ainda revestidos com lã mineral de 50 mm para isolação térmica e proteção contra incêndio.

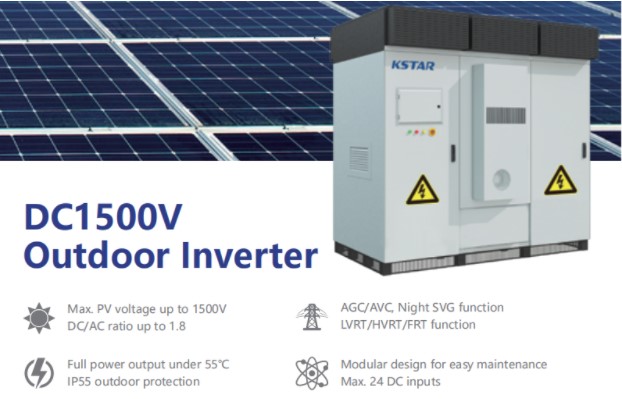

O inversor GSM3125D usado na estação tem tensão máxima de 1500 V no lado CC e foi planejado para operação outdoor, com grau de proteção IP 55. Trata-se de um inversor de baixo custo, que minimiza o LCOE da usina solar, com potência nominal de 6,25 MW, duas entradas de MPPT, faixa de operação na entrada de 875 V a 1300 V e eficiência máxima de 99%. O equipamento suporta módulos bifaciais e uma razão de sobrecarga CC/AC máxima de até 1,8.
Seu sistema de controle tem recursos de controle de potências ativa e reativa, resposta rápida de potência, função de compensação de potência reativa noturna (SVG: static VAr generator), suporta sobretensão e subtensão (LVRT/HVRT: low/high voltage ride through), e possui interface para BESS (battery energy storage system).
O inversor ainda possui funções segurança e características de confiabilidade como grau de proteção contra corrosão C5 (de acordo com a norma ISO 12944), sistema de dissipação térmica eficiente, operação em potência nominal a 50 ºC, função anti-PID, protetores de surto CC e CA classe II, proteção contra polaridade reversa, proteção contra corrente de fuga e detector de baixa isolação.
Os componentes CA foram especificados para permitir a operação em 110% da potência nominal na temperatura de 45°C, o que torna a estação muito adequada para operar em condições agressivas e climas quentes com longa vida útil.
KSTAR Central Inverter Reference by International Market
Customer | Country | Project Name | Scope of Supply | Year |
DTEK | Ukraine | Nikopol 200MW PV Plant | 80 sets 1000Vdc 2.5MW ITS GSL2500C-MV | 2016~2020 |
DTEK | Ukraine | Pokrovskaya 240MW PV Plant | 96 sets 1500Vdc 2.5MW ITS GSM2500C-MV | 2017~2020 |
KNESS | Ukraine | 700MW | 1400 units 500kW Central Inverter GSL0500 | 2018~2019 |
KNESS | Ukraine | 200MW | 200 units 1250kW Central Inverter GSM1250 | 2019 |
SOLARSYSTEM | Russia | Astrakhan Ⅰ/Ⅱ/Ⅲ 400MW PV Plant | 1.5MW~4.5MW ITS
GSL1500C-MV GSL2250C-MV GSM2500C-MV GSM4500C-MV |
2016~2020 |
AVELAR | Russia | Samara Ⅰ/Ⅱ 300MW PV Plant | 1.5MW~4.5MW ITS
GSL1500C-MV GSL2250C-MV GSM2500C-MV GSM4500C-MV |
2017~2020 |
ZONERGY | Pakistan | Bahawalpur 100MW PV Plant | 100 sets 1MW Container Inverter GSL1000C | 2015~2016 |
TABAN Energy | Iran | Shiraz 50MW PV Plant | 40 sets 1.26MW Container Inverter GSL1260C | 2017~2018 |
Soltec | Spain | Sevilla 10MW PV Plant | 2 sets 5MW ITS
GSM5000C-MV |
2020 |
Sawasdee | Thailand | Chumphon Province 5MW PV Plant | 5 sets 1MW Container Inverter GSL1000C | 2018 |
