Como fixar painéis solares no telhado colonial?

Existem métodos de fixação adequados para cada tipo de telhado

Autor: 1 de abril de 2022novembro 30th, 2022Artigos técnicos
2 minutos de leitura
Como fixar painéis solares no telhado colonial?

Neste artigo queremos falar sobre os tradicionais telhados coloniais. Imagem: 2P Estruturas

Os consumidores brasileiros possuem diversas dúvidas ao decidir investir em uma instalação fotovoltaica.

Entre elas, se destacam: “A instalação do sistema fotovoltaico vai danificar o telhado? As telhas serão quebradas? Vou sofrer com vazamentos de água e goteiras depois da instalação?”

Felizmente, existem no mercado de energia solar fotovoltaica vários métodos de fixação adequados para cada tipo de telhado, que têm como objetivo evitar que estes problemas venham a causar danos e preocupação aos consumidores.

Neste artigo, vamos falar sobre o tradicional telhado colonial, que usam telhas cerâmicas de formato abaulado, muito comuns nas residências brasileiras.

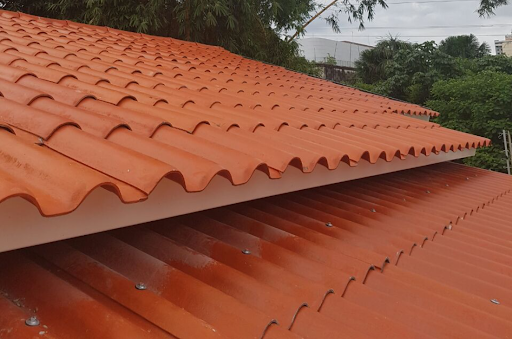

Cobertura com telhas coloniais. Fonte saintgobain.com.br

Cobertura com telhas coloniais. Fonte: saintgobain.com.br

Instalação com gancho

Nos telhados com telhas cerâmicas do tipo colonial é possível fazer a instalação dos módulos fotovoltaicos pelo sistema de gancho. As telhas são levantadas nos locais onde os ganchos devem ser instalados e depois são recolocadas no mesmo lugar.

O gancho, que deve ser preso à estrutura do telhado (geralmente de madeira), contorna a borda da telha e fornece o ponto de fixação para o perfil de alumínio sobre o qual o módulo fotovoltaico será instalado, como mostram as figuras a seguir.

A instalação do gancho é muito prática e não causa problemas com relação a vazamentos. O método pode ser empregado em telhas cerâmicas do tipo colonial.

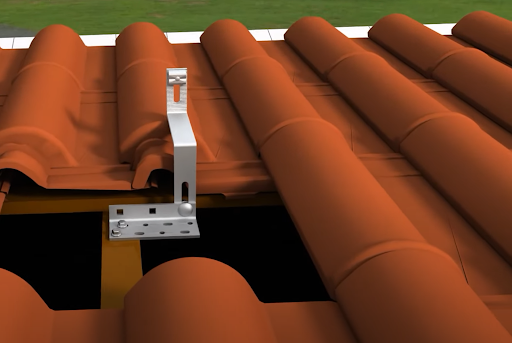

Fixação do suporte com gancho à estrutura do telhado. O método pode ser empregado em telhas cerâmicas do tipo colonial

Fixação do suporte com gancho à estrutura do telhado. O método pode ser empregado em telhas cerâmicas do tipo colonial

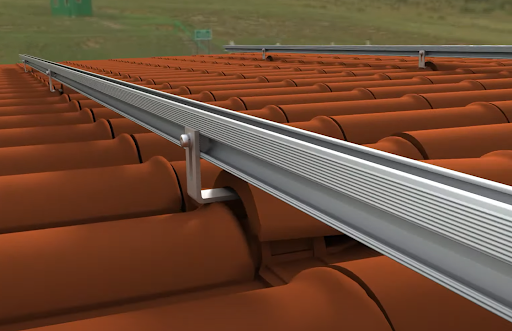

Perfis de alumínio instalados com ganchos presos à estrutura do telhado, encaixados sob as telhas. Fonte: 2P

Perfis de alumínio instalados com ganchos presos à estrutura do telhado, encaixados sob as telhas. Fonte: 2P

Referências

Equipe de Engenharia do Canal Solar

Equipe de Engenharia do Canal Solar

Equipe de Engenharia do Canal Solar

3 comentários

  • Na Fonte Solar colocamos espuma expansiva para vedação dessas aberturas que ficarão os ganchos da estrutura, assim evitando a entrada de água, sujeira e até animais; orientamos a reposição da espuma a cada 15 meses, acompanhando a validade do produto.

    Com relação a telha, há diferentes formatos e meios de fabricação, dependendo da qualidade da telha não suporta o peso de instaladores mesmo com passarelas para distribuir os pesos, diante disso é importante informar o cliente e até incluir no contrato esses possíveis problemas que podem se encontrar durante o processo de instalação.

  • Reinaldo Mastrogiuseppe disse:

    Boa tarde,
    Observando a primeira ilustração, a telha fica afastada da posição original, criando uma abertura entre as telhas, devido ao gancho de fixação, isso não pode acarretar entrada de água (chuva de vento), pó e sujeira por essa abertura?

    • Beatriz Baquiega disse:

      Boa tarde, tudo bem? Quando a telha recolocada na sua posição original, a estrutura não ocasiona um desbalanceamento capaz de ocasionar em infiltração, entretanto, se o instalador julgar necessário, pode ser aplicado métodos de vedação.
