Como você cuida dos módulos fotovoltaicos?

É preciso estar familiarizado com os requisitos mecânicos e elétricos necessários na instalação
Canal Solar Como você cuida dos módulos fotovoltaicos
Módulos JA Solar

A instalação de módulos fotovoltaicos requer habilidades e conhecimentos especializados. É importante que antes de instalar um sistema fotovoltaico, o instalador esteja familiarizado com os requisitos mecânicos e elétricos necessários.

A JA Solar, uma das maiores fabricantes de módulos fotovoltaicos do mundo, possui uma série de vídeos explicativos no Youtube que resumem, por meio de uma abordagem criativa e sucinta, diversos temas relacionados aos módulos e fornece, em seu website, todos os documentos relevantes para garantir a vida útil do equipamento como manuais de instalação, limpeza e datasheets.

Neste artigo, explorarei os principais pontos de recomendação.

É apropriado ressaltar que não é permitido pisar nos módulos fotovoltaicos. Apesar de serem extremamente resistentes, as células são mais finas do que uma casca de ovo, logo, qualquer carga excessiva e pontual pode ocasionar danos internos e não visíveis a olho nu.

Aqui vale a máxima “pisar em ovos”: seja cuidadoso e não pise nos módulos fotovoltaicos, assim você evita que algo dê errado ou comprometa o desempenho do sistema de energia solar. A imagem 1 apresenta registros de marcas de pegadas e módulos sendo pisados.

Como você cuida dos módulos fotovoltaicos 1

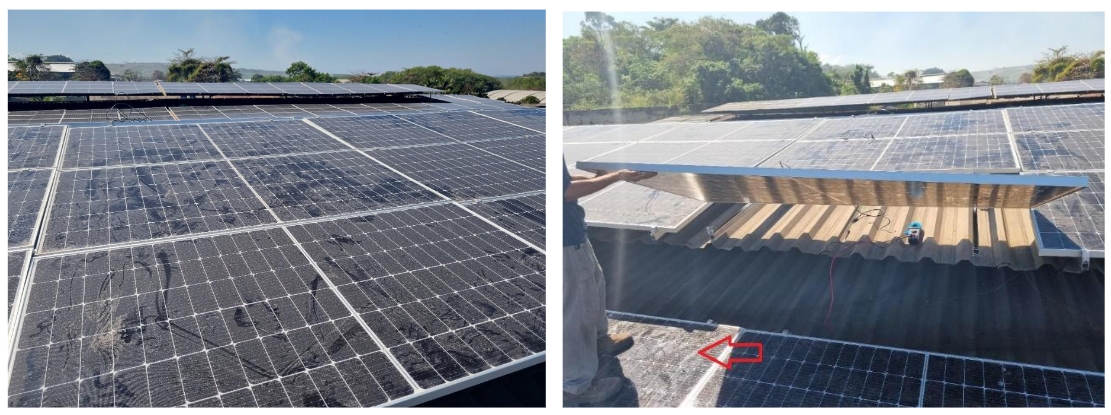

Imagem 1: Marcas de pegadas sobre os módulos (imagem da esquerda) e uma pessoa em pé no módulo (imagem da direita)

A dilatação térmica linear do frame dos módulos deve ser considerada ao projetar as estruturas, sendo necessário o espaçamento mínimo de 10mm entre módulos em série e entre fileiras de módulos.

O objetivo desse espaçamento é evitar avarias nos vidros, causadas devido à tensão e pressão excessivas exercidas nas laterais, conforme pode ser visto na imagem 2, figura da direita.

Caso a instalação seja em telhados, deve-se considerar no mínimo 10 cm entre a superfície traseira do módulo e o telhado para que as trocas de calor sejam adequadas, não haja danos na fiação e que o módulo opere em sua temperatura ideal.

Como você cuida dos módulos fotovoltaicos

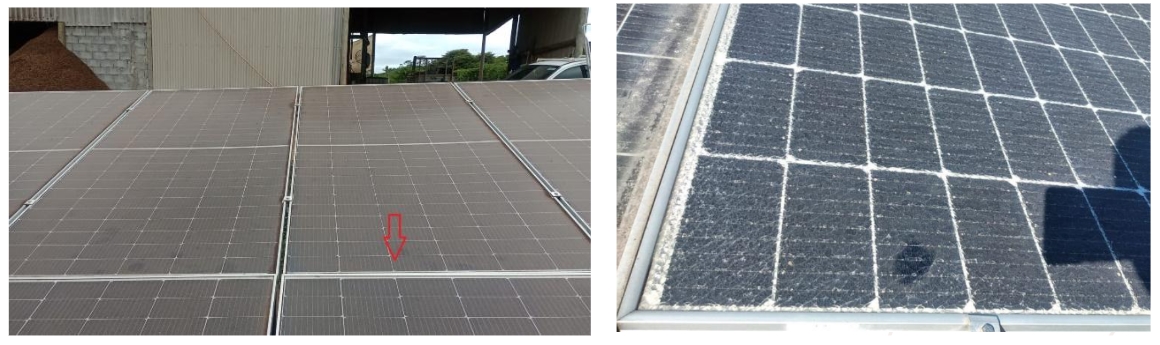

Imagem 2: Falta de espaçamento entre fileiras (imagem da esquerda) e identificação de módulo quebrado (imagem da direita).

Para garantir que o módulo suporte a carga de vento a que for submetido, os trilhos precisam ser instalados em pontos específicos, como mostra o manual do equipamento. A imagem 3 ilustra esta situação, apresentando os pontos corretos de instalação dos trilhos.

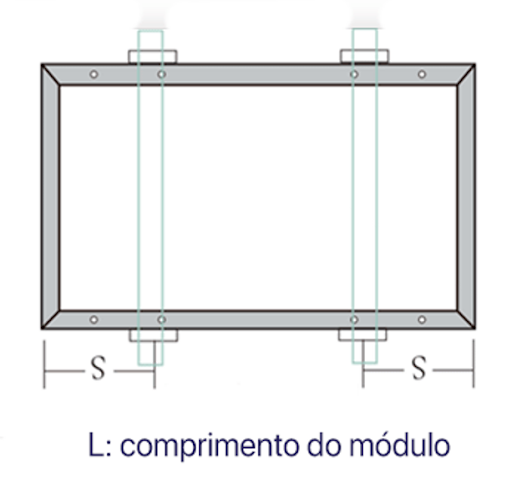

Imagem 3: Posição dos trilhos de acordo com o manual do módulo
Imagem 3: Posição dos trilhos de acordo com o manual do módulo

Para exemplificar o valor da distância S apresentada na imagem 3, deve-se recorrer a formulação abaixo:

Onde:

L = comprimento do módulo;

S = distância em relação à extremidade da moldura.

É importante que todos os conectores da instalação sejam compatíveis e que as conexões sejam frequentemente verificadas , pois uma má crimpagem pode gerar arco e choque elétrico.

Os conectores não podem entrar em contato com solventes orgânicos e materiais corrosivos, como álcool, óleos e gasolina, pois ao reagir com esses produtos, as forças intermoleculares das cadeias de polímeros se tornam mais fracas e susceptíveis a interferências, podendo originar rachaduras.

A imagem 4 apresenta conectores que sofreram danos ao reagir com as substâncias oleosas.

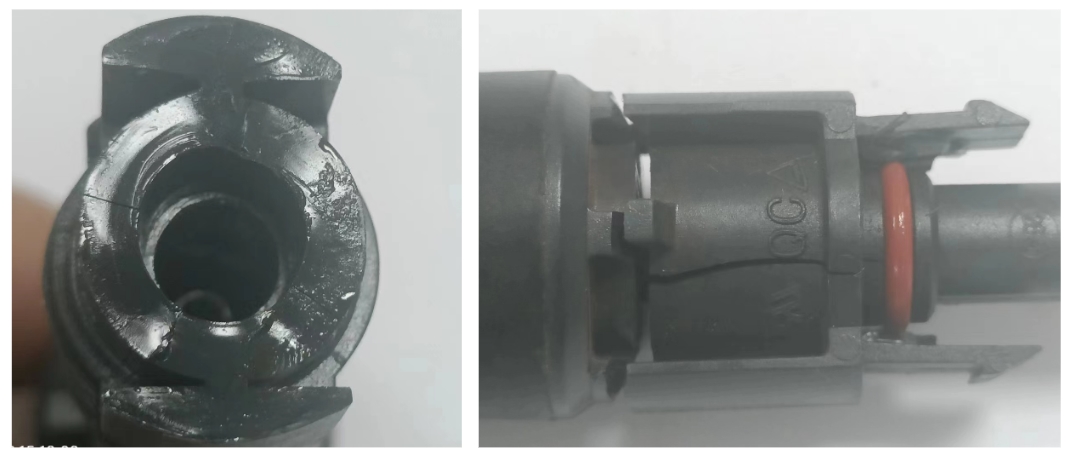

Imagem 4: Conectores contaminados com substância oleosa que originou a rachadura
Imagem 4: Conectores contaminados com substância oleosa que originou a rachadura

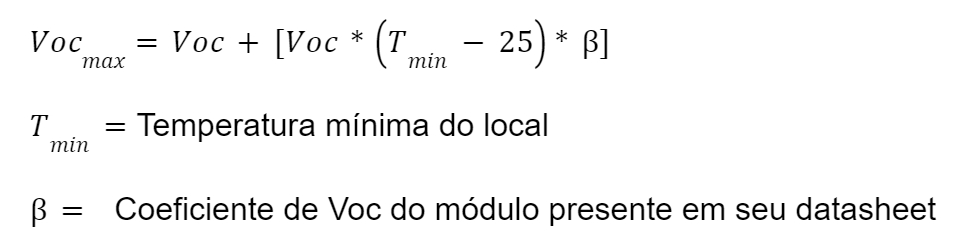

Em termos de requisitos elétricos, o número máximo de módulos que podem ser ligados em série não deve exceder a tensão máxima do sistema. Devido ao coeficiente de temperatura negativo, é preciso buscar qual é a mínima temperatura registrada no local e reajustar o valor da tensão do módulo, segundo a fórmula:

Visto que as tecnologias evoluem e naturalmente tornam-se ultrapassadas e não são mais fabricadas, é preciso ter em mente quais são os pré-requisitos e condições a serem seguidas quanto ao uso de módulos fotovoltaicos diferentes em uma mesma string ou mppt, seja por substituição ou expansão do sistema.

Para que a troca seja bem-sucedida, deve-se utilizar um módulo com potência e tensão de circuito aberto similares para preservar as características da string, assim como mesma tecnologia e número de células. Além do mais,o módulo substituto necessariamente precisa ter maior corrente de curto-circuito que os módulos presentes na string.

A JA Solar conta com um time de suporte técnico local e especializado disponível para consulta, e no site da JA Solar Brasil, você encontra todas as informações sobre a empresa e produtos disponibilizados.


As opiniões e informações expressas são de exclusiva responsabilidade do autor e não obrigatoriamente representam a posição oficial do Canal Solar.
