Detecção automática de obstáculos no SolarEdge Designer

O recurso reduz o trabalho manual e o tempo utilizados para projetar sistemas fotovoltaicos comerciais

Autor: 5 de outubro de 2021dezembro 28th, 2021Artigos técnicos
Detecção automática de obstáculos no SolarEdge Designer

O SolarEdge Designer agora possui um recurso de detecção automática de múltiplos obstáculos similares

O SolarEdge Designer é um software intuitivo e amigável para o projeto de sistemas fotovoltaicos. Disponível gratuitamente mediante a realização de um rápido cadastro.

A ferramenta permite, em poucos passos e com pouco esforço, desenvolver modelos tridimensionais e realizar o posicionamento automático de módulos fotovoltaicos, entre outras coisas.

Além da detecção automática de arestas de telhados, assunto que abordamos no artigo SolarEdge Designer: Modelagem e posicionamento dos módulos, o SolarEdge Designer agora possui um recurso de detecção automática de múltiplos obstáculos similares. O recurso reduz o trabalho manual e o tempo utilizados para projetar sistemas fotovoltaicos comerciais.

Obstáculos são formas geométricas que correspondem a caixas d’água, chaminés, claraboias e outros tipos de objetos que podem causar sombras ou reduzir a área disponível para a instalação dos módulos fotovoltaicos sobre a superfície desejada.

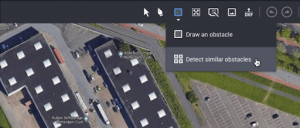

A figura a seguir ilustra um exemplo de situação em que o novo recurso de detecção automática de obstáculos é bastante útil. Uma laje plana possui diversos obstáculos semelhantes, que antigamente precisavam ser desenhados um a um.

Detecção automática de obstáculos no SolarEdge Designer

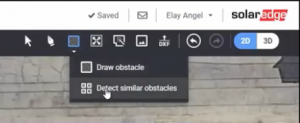

A ferramenta de detecção automática pode ser ativada na opção “Detect similar obstacles” no menu superior da ferramenta, como mostra a figura abaixo.

Detecção automática de obstáculos no SolarEdge Designer

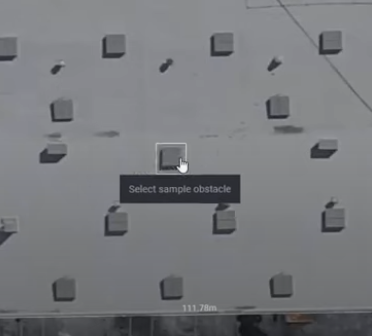

Em seguida escolhe-se o objeto que vai ser identificado e clonado automaticamente pela ferramenta:

Detecção automática de obstáculos no SolarEdge Designer

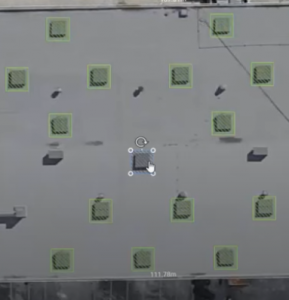

A ferramenta automaticamente e identifica os obstáculos similares presentes na imagem:

Detecção automática de obstáculos no SolarEdge Designer

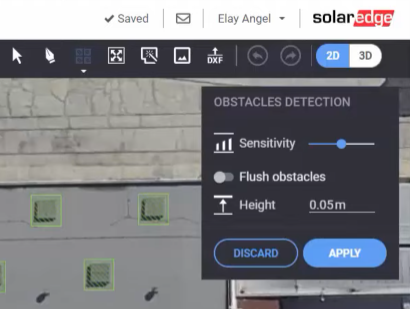

Se desejar, o usuário pode ajustar a sensibilidade da ferramenta de detecção automática, opção que também está disponível no menu superior da ferramenta:

Detecção automática de obstáculos no SolarEdge Designer

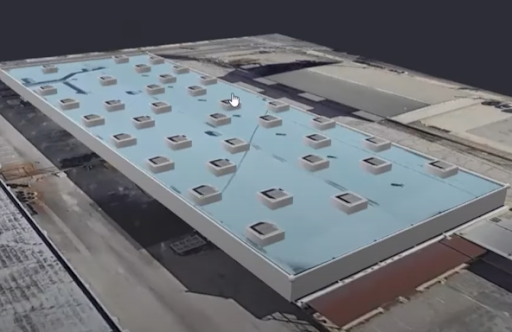

Podemos observar na visualização 3D os obstáculos automaticamente inseridos:

Detecção automática de obstáculos no SolarEdge Designer

Você pode aprender mais sobre a detecção automática de obstáculos similares neste vídeo disponibilizado pela SolarEdge:  https://www.youtube.com/watch?v=7q5orNqXX2s
