Rastreador solar durável com nova tecnologia de rolamentos esféricos

Veja as vantagens dos rolamentos esféricos em relação aos rolamentos cilíndricos convencionais
Rastreador solar de alta durabilidade com nova tecnologia de rolamentos esféricos

Artigo foi produzido e adaptado de materiais técnicos fornecidos pela TrinaTracker

A TrinaTracker, unidade de negócios da Trina Solar, lançou um artigo intitulado “Rolamento esférico TrinaTracker: componente patenteado tridimensional exclusivo”.

O documento destaca as vantagens do sistema exclusivo de rolamentos com geometria esférica, que proporcionam confiabilidade externa de longo prazo, comprovada por meio de rigorosos testes de funcionamento.

O white paper descreve as vantagens dos rolamentos esféricos em relação aos rolamentos cilíndricos convencionais, demonstradas por vários testes em instalações reais.

A tecnologia de articulação tridimensional da TrinaTracker melhora a adaptabilidade ao terreno e elimina riscos de desalinhamento e forças adicionais que criam atrito extra.

Além disso, a montagem de rolamentos esféricos reduz os tempos e custos de instalação e não requer nenhuma manutenção durante a fase de operação da instalação. De acordo com o white paper, o rolamento esférico provou ser confiável por mais de dez anos e já foi testado em mais de 6 GW de usinas solares.

Um exemplo da sua eficiência a longo prazo é a central de 11 MW instalada em Saragoça (Espanha), onde foram montados os primeiros rolamentos esféricos. Desde a interconexão desta planta fotovoltaica em 2008, nenhum caso de falha de rolamento foi relatado.

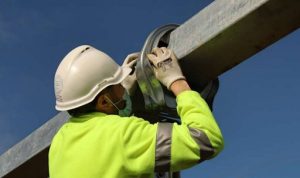

Rolamento esférico instalado em Habei, China, em usina solar de 400 MW. Fonte: Trina Tracker
Rolamento esférico instalado em Habei, China, em usina solar de 400 MW. Fonte: Trina Tracker

Em comparação com soluções tradicionais de rolamentos cilíndricos, os rolamentos esféricos patenteados pela Trina Tracker permitem instalações desalinhadas e suportam esforços de torção e forças axiais que ocorrem durante a operação da usina solar.

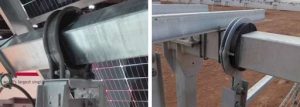

Solução tradicional de rolamento cilíndrico. Fonte: Trina Tracker
Solução tradicional de rolamento cilíndrico. Fonte: TrinaTracker

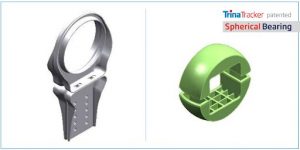

Ilustração dos componentes da nova solução de rolamento esférico patenteada pela Trina Tracker.
Ilustração dos componentes da nova solução de rolamento esférico patenteada pela TrinaTracker

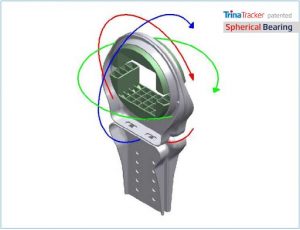

O novo rolamento esférico patenteado pela Trina Tracker permite movimentos em três dimensões, o que proporciona adaptabilidade e durabilidade para os rastreadores. Fonte: Trina Tracker
O novo rolamento esférico patenteado pela TrinaTracker permite movimentos em três dimensões, o que proporciona adaptabilidade e durabilidade para os rastreadores. Fonte: TrinaTracker

Vantagens do novo sistema, segundo a fabricante:

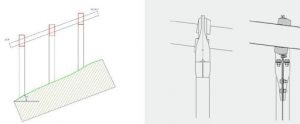

  • Melhor performance em terrenos inclinados. O rolamento pode absorver os esforços causados pela inclinação do eixo do rastreador, de acordo com a geometria do terreno

Melhor absorção de esforços causados pela torção do eixo do rastreador

  • Melhor absorção de esforços causados pela torção do eixo do rastreador;

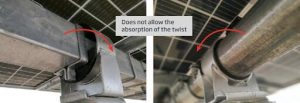

Rolamentos cilíndricos tradicionais não conseguem suportar a torção. Fonte: Trina Tracker
Rolamentos cilíndricos tradicionais não conseguem suportar a torção. Fonte: TrinaTracker
  • Prevenção de escape do rolamento da cavidade devido a desvios de montagem ou torques longitudinais;
  • Resistência a cargas axiais;
  • Capacidade de auto-ajuste, sem a necessidade rigorosa de alinhamento na fase de montagem;
  • Redução de 50% nos custos e no tempo de montagem.

As vantagens mencionadas pela fabricante foram determinadas a partir de análises computacionais (como ilustra a figura abaixo)  e testes em usinas solares de grande porte construídas em terrenos acidentados, como a de Tongchuan, na China, com capacidade instalada de 250 MW.

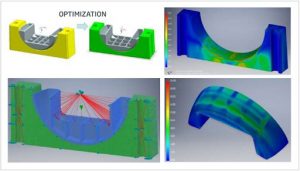

Resultado de estudo computacional de esforços mecânicos pelo método de elementos finitos. Fonte: Solar Tracker
Resultado de estudo computacional de esforços mecânicos pelo método de elementos finitos. Fonte: Solar Tracker

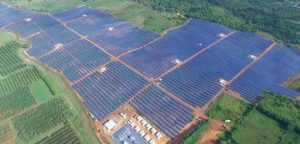

Usina solar de Tongchuan, na China, de 250 MW. Fonte: Trina Tracker
Usina solar de Tongchuan, na China, de 250 MW. Fonte: TrinaTracker

O white paper original da Trina Solar pode ser encontrado no site do Canal Solar.
