Nova linha de inversores trifásicos Synergy da SolarEdge

Tecnologia Synergy permite rápido comissionamento e integração de inversores através de uma caixa concentradora

Autor: 29 de dezembro de 2021dezembro 31st, 2021Inversores
Nova linha de inversores trifásicos Synergy da SolarEdge

Tecnologia Synergy, da SolarEdge, permite o rápido comissionamento e a integração de inversores

Os equipamentos da linha Synergy estão disponíveis no Brasil para redes trifásicas de 220V/127V e 380V/220V, em potências de 75 kW, 100 kW e 120 kW.

A tecnologia Synergy permite o rápido comissionamento e a integração de inversores através de uma caixa concentradora denominada Synergy Manager, que possui funções de monitoramento e proteção.

As figuras a seguir mostram como um sistema Synergy da SolarEdge é constituído. A configuração de um sistema envolve as conexões CC e CA entre o Synergy Manager e os inversores, a conexão dos cabos de comunicação e as conexões CC e CA do Synergy Manager com as strings fotovoltaicas e a rede elétrica, respectivamente.

Um sistema Synergy, além dos inversores, emprega um gerenciador Synergy Manager

Um sistema Synergy, além dos inversores, emprega um gerenciador Synergy Manager

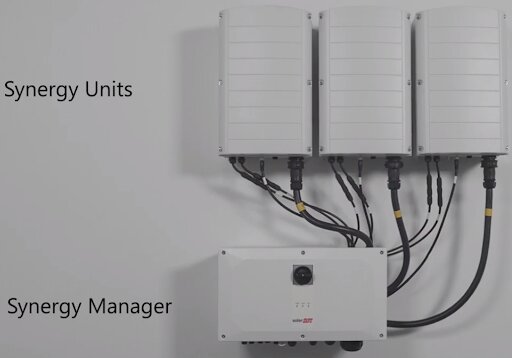

Três inversores Synergy são conectados a um Synergy Manager

Três inversores Synergy são conectados a um Synergy Manager

Além da função de concentração das strings e das conexões CA, o Synergy Manager incorpora funcionalidades de monitoramento, proteção, seccionamento e ainda conta com recursos avançados de proteção contra arco elétrico (AFCI – arc fault current interruptor) e de redução do efeito PID (potencial induced degradation) dos módulos fotovoltaicos.

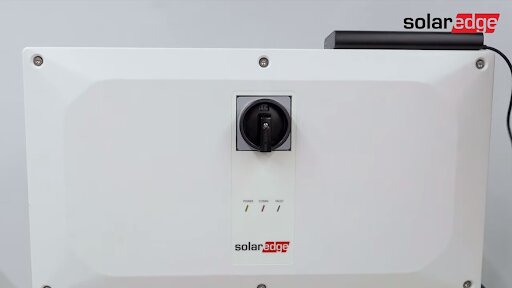

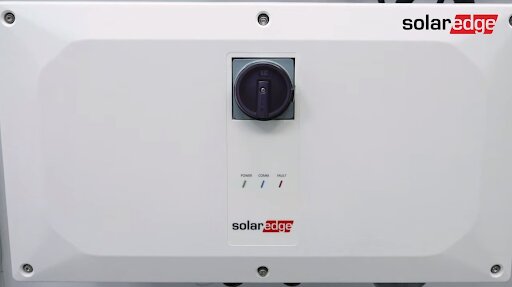

Tampa frontal do Synergy Manager

Tampa frontal do Synergy Manager

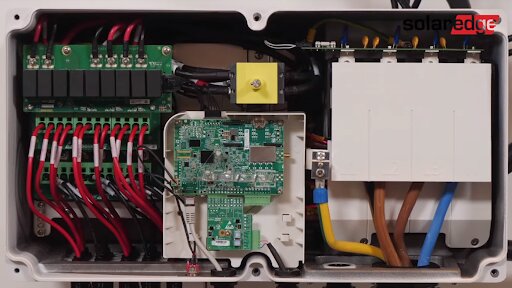

Interior do Synergy Manager, com a tampa removida; à esquerda encontram-se as conexões CC; à direita encontram-se as conexões CA

Interior do Synergy Manager, com a tampa removida; à esquerda encontram-se as conexões CC; à direita encontram-se as conexões CA

Principais recursos

Uma das grandes vantagens da tecnologia Synergy é centralização de recursos, já que o Synergy Manager incorpora recursos que normalmente seriam integrados aos inversores.

Ao remover algumas funcionalidades dos inversores, centralizando-as no Synergy Manager, obtêm-se inversores mais compactos, mais leves e com melhor relação custo-benefício.

Um aspecto interessante desta nova tecnologia é que os inversores podem ser pré-comissionados sem a necessidade de conexão com a rede elétrica. O instalador pode verificar se todas as conexões estão corretas, pode verificar se os inversores estão corretamente configurados e se estão se comunicando com a plataforma de monitoramento.

O pré-comissionamento requer um power bank (do tipo usado para carregar celulares) conectado à entrada USB-C do Synergy Manager.

O Synergy Manager deve ser alimentado por um power bank USB durante a etapa do pré-comissionamento

O Synergy Manager deve ser alimentado por um power bank USB durante a etapa do pré-comissionamento

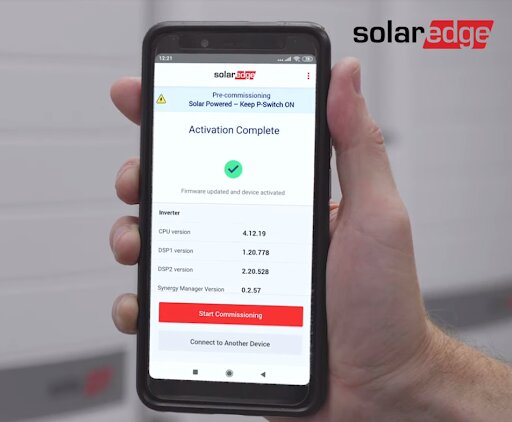

O pré-comissionamento pode ser completamente realizado antes da conexão com a rede. O aplicativo SetApp da SolarEdge guia o usuário durante todo o processo, até a finalização, quando a mensagem “Activation Complete” é obtida.

O aplicativo SetApp comunica-se com o Synergy Manager e guia o usuário durante todo o processo de comissionamento

O aplicativo SetApp comunica-se com o Synergy Manager e guia o usuário durante todo o processo de comissionamento

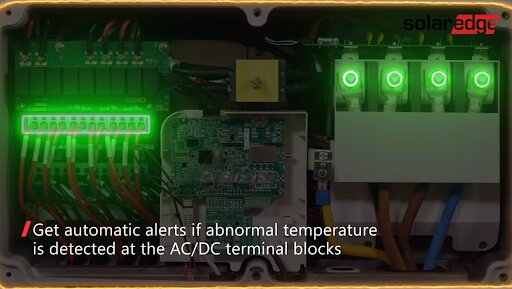

Um recurso interessante da linha Synergy da SolarEdge é a presença de sensores de temperatura nos terminais das conexões CC e CA do Synergy Manager, o que garante a operação segura e possibilita o desligamento automático do sistema em caso de falha.

Sensores de temperatura nos terminais CC e CA do Synergy Manager garantem máxima segurança para o sistema fotovoltaico

Sensores de temperatura nos terminais CC e CA do Synergy Manager garantem máxima segurança para o sistema fotovoltaico

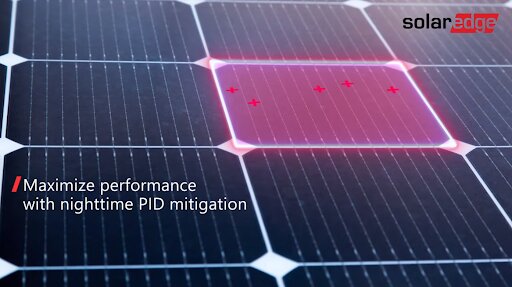

O Synergy Manager ainda possui um recurso anti-PID, que regenera as células fotovoltaicas no período da noite. O efeito PID (potencial induced degradation) é um dos principais causadores de falhas e degradação dos módulos fotovoltaicos ao longo do tempo.

O Synergy Manager possui um recurso anti-PID, que regenera as células fotovoltaicas e reduz sua degradação ao longo do tempo

O Synergy Manager possui um recurso anti-PID, que regenera as células fotovoltaicas e reduz sua degradação ao longo do tempo

Resumo dos recursos

  • Função de pré-comissionamento para validação automática dos componentes do sistema e cabeamentos durante o processo de instalação do sistema antes da conexão com a rede elétrica

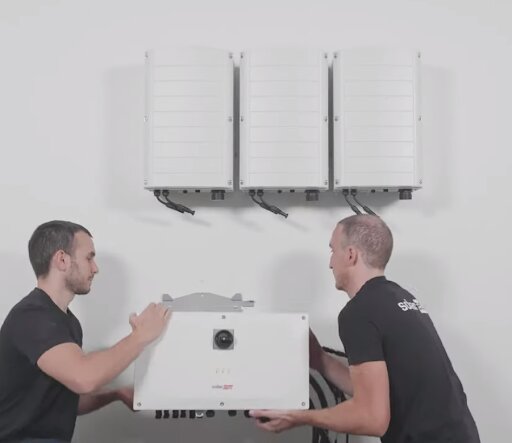

  • Fácil instalação com 2 pessoas, com design leve e modular (cada inversor consiste em 3 unidades Synergy e um Synergy Manager
  • Operação independente de cada unidade Synergy, permitindo maior período de operação e fácil manutenção
  • Integrado com sensores térmicos para detecção de falha de cabeamentos garantindo proteção e segurança aprimorada
  • Proteção contra arco integrada
  • Mitigação de PID integrada para maximizar a performance do sistema
  • Dispositivo de proteção de surto monitorado* e substituível, para uma maior proteção contra surtos causados por descargas ou outros eventos: Integrado com DPS tipo 2, RS485 e CC (opcional DPS CA tipo 2)
  • Chave seccionadora CC integrada opcional, eliminando a necessidade de string box externa
  • Monitoramento a nível de módulo integrado com Ethernet ou comunicação celular para uma total visibilidade do sistema

Principais características

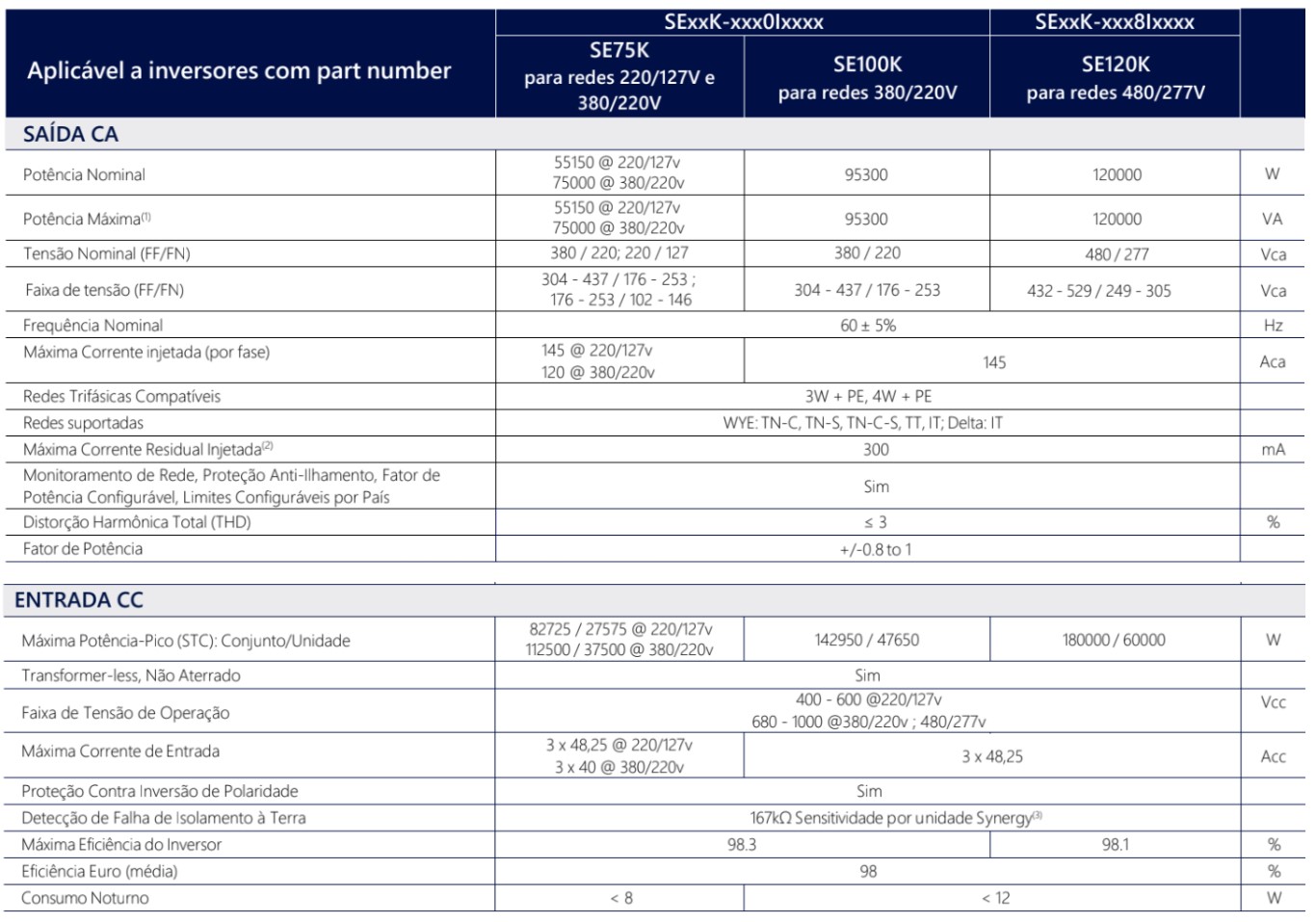

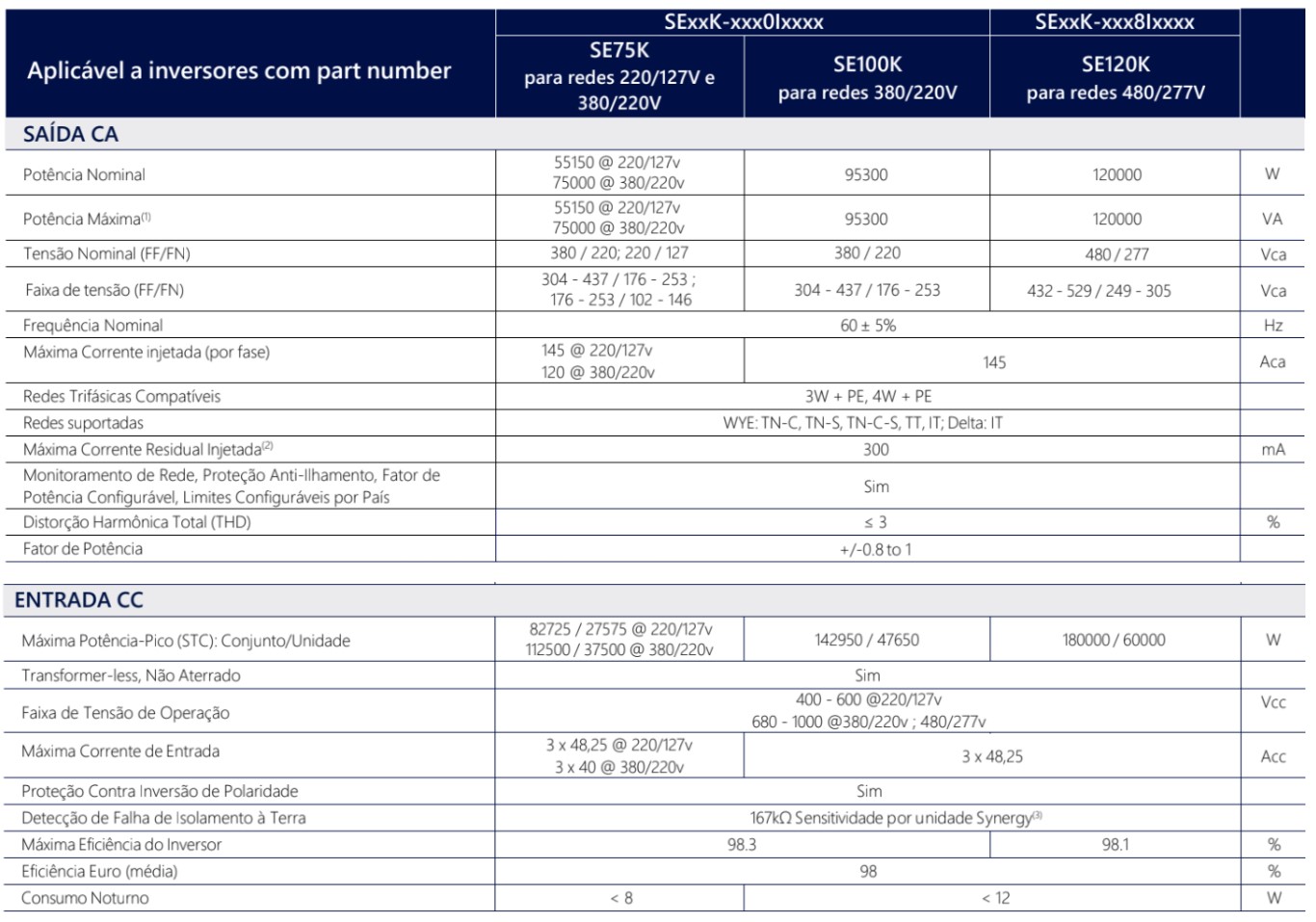

Abaixo são ilustradas as tabelas com as principais características de saída CA e entrada CC encontradas na folha de dados dos inversores da família Synergy da SolarEdge.
