Um projeto fotovoltaico consiste na instalação de equipamentos específicos que convertem a irradiação solar em eletricidade, atendendo às necessidades de uso doméstico, comercial, rural ou industrial.
No mercado de energia, essa tecnologia tem se destacado como a que mais cresce no Brasil nos últimos anos.
Esse crescimento é impulsionado pela redução dos custos dos equipamentos, tornando o investimento cada vez mais atrativo, e pelo crescente engajamento ambiental da sociedade, que busca consumir energia limpa e sustentável.
Neste texto, você vai aprender como funciona um sistema de energia solar, conhecer seus principais componentes e descobrir como montar um projeto fotovoltaico começando do zero.
Continue lendo para não perder nenhum detalhe.
O que é um projeto fotovoltaico?
O projeto fotovoltaico é a etapa inicial para desenvolver um sistema de geração de energia renovável, utilizando a luz solar como fonte primária.
Com a crescente popularidade da energia solar, é possível encontrar estabelecimentos que vendem placas solares diretamente ao consumidor.
No entanto, é altamente desaconselhável adquirir esses equipamentos sem um projeto feito de forma adequada às suas necessidades específicas, levando em consideração, por exemplo, a sua demanda energética e a estrutura do seu telhado.
Um bom projeto fotovoltaico é desenvolvido por empresas e profissionais especializados que têm a competência para utilizar softwares avançados que permitem projetar a demanda de energia, garantindo que a usina seja dimensionada não apenas para atender às necessidades atuais, mas também para prever as futuras.
Isso é crucial, já que a usina fotovoltaica terá uma vida útil de pelo menos 25 anos.
Portanto, é essencial que todo projeto fotovoltaico conte com o auxílio de uma empresa especializada.
Procure empresas com boa reputação e experiência no setor para garantir a eficiência e a durabilidade do seu gerador solar.
Como funciona um sistema fotovoltaico?
Um sistema fotovoltaico captura a luz solar e a converte em eletricidade, permitindo seu uso em residências e empresas.
Quando a luz solar incide sobre as células fotovoltaicas, os fótons (partículas de luz) liberam elétrons do material de silício, gerando uma corrente elétrica.

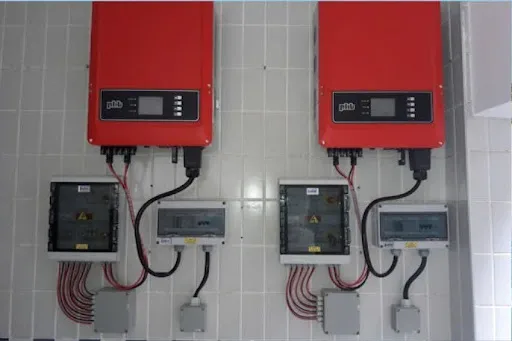

Essa corrente elétrica é transmitida por cabos especiais até o inversor solar, que está conectado ao quadro de luz.
O inversor converte a energia em corrente contínua (DC) em corrente alternada (AC), que é então distribuída por todo o imóvel.
E quando não há sol? Os sistemas fotovoltaicos continuam a funcionar em dias nublados e chuvosos, embora gerando menos energia do que em dias ensolarados.
À noite, a energia necessária é fornecida pela concessionária.
O principal objetivo do sistema solar é reduzir o consumo de energia fornecida pela concessionária, resultando em uma economia substancial na conta de luz todos os meses.
Quais são os componentes principais de um sistema fotovoltaico?
Os principais componentes de um sistema fotovoltaico são os módulos fotovoltaicos, o inversor solar, a estrutura de montagem, o sistema de monitoramento, a caixa de junção (string box), cabos e o medidor bidirecional (fornecido pela concessionária).
Alguns projetos podem contar como uma bateria para armazenar energia para uso posterior, especialmente útil em sistemas off-grid (fora da rede) ou para backup durante quedas de energia.
Os sistemas fotovoltaicos podem ser instalados em qualquer lugar?
Não. Geralmente, os sistemas solares são instalados em telhados ou no solo e, alguns casos, em lâminas d’água.
Em ambos os casos, é essencial verificar a resistência da estrutura do telhado ou as características do solo, especialmente em terrenos rurais, para garantir a estabilidade da instalação.
Para maximizar a eficiência do gerador solar, as instalações localizadas no hemisfério sul, os módulos devem estar orientados para o norte geográfico e posicionados em um local livre de sombreamento ao longo do dia.
Vantagens de um projeto fotovoltaico
Existem muitas vantagens em instalar uma usina solar, dentre as quais destacamos:
- Redução de custos – diminui a conta de energia elétrica em até 95%;
- Sustentabilidade – fonte de energia limpa e renovável;
- Independência energética – reduz a dependência da rede elétrica da concessionária;
- Valorização do imóvel – a instalação de sistemas solares aumenta o valor da propriedade.
Quanto custa um projeto fotovoltaico?
O custo de um sistema fotovoltaico inclui gastos com a compra de equipamentos e mão de obra para a elaboração e instalação do projeto.
O cálculo, porém, vai depender de questões como o consumo mensal, tamanho do sistema, qualidade dos produtos e dos serviços de instalação, tamanho do imóvel e modelo de ligação.
Embora os custos possam variar bastante, o Estudo Estratégico de Geração Distribuída do Mercado Fotovoltaico – 2º Semestre de 2023, da consultoria Greener, dá uma ordem de grandeza aproximada.
Preços médios para janeiro de 2024:
- Sistema Residencial de 4 kWp – R$ 12.680,00*
- Sistema Comercial de 50 kWp – R$ 122.500,00*
- Sistema Industrial de 1 MWp – R$ 2.700.000,00*
*Preços incluem o serviço de instalação.
Quem pode assinar um projeto de energia solar?
Somente engenheiros eletricistas ou técnicos industriais podem assinar um projeto de energia solar fotovoltaica, de acordo com o CREA/CONFEA (Conselho Federal de Engenharia e Agronomia).
Recentemente, a categoria técnica migrou para uma nova entidade de classe, o recém-criado CFT (Conselho Federal dos Técnicos Industriais).
De acordo com os artigos 1º, 3º e 5º da resolução nº 74 do CFT, os técnicos industriais podem projetar, executar e inspecionar qualquer sistemas fotovoltaicos com até 800 kVA de potência.
Como montar um projeto fotovoltaico?
Para montar um projeto fotovoltaico, uma empresa com competência deve ser contratada. Tal empresa seguirá as devidas etapas, que envolvem a elaboração do projeto, compra de equipamentos e relacionamento com a concessionária de energia, e outras entidades como o CREA (Conselho Regional de Engenharia e Agricultura) ou CFT (Conselho Federal dos Técnicos Industriais), conforme descritos a seguir:
Dimensionamento do sistema
A fase seguinte é o dimensionamento do sistema, que envolve calcular o consumo energético presente e futuro, bem como a potência necessária do sistema para atender a essa demanda, considerando a incidência de radiação solar na área de instalação.
Inspeção técnica
Na etapa seguinte, um especialista realiza uma inspeção técnica no local, verificando as condições ideais para a instalação do gerador.
Durante essa inspeção, são tiradas fotos da área, identificados pontos de sombreamento e avaliada a resistência do telhado, entre outros fatores.
Todos os dados são inseridos em softwares de alta precisão para determinar os equipamentos necessários, garantindo que tudo saia conforme o planejado.
Elaboração do projeto
Com base no dimensionamento e na inspeção técnica, o responsável técnico pelo projeto (RT) fará o projeto, determinando os equipamentos a serem utilizados.
O projeto deve conter no mínimo os seguintes documentos:
- ART (Anotação de Responsabilidade Técnica) ou TRT (Termo de Responsabilidade Técnica) do responsável técnico pelo projeto;
- Diagrama unifilar e Memorial Descritivo do projeto;
- Certificado de conformidade do(s) inversor(es) ou número de registro da concessão do Inmetro do(s) inversor(es) para a tensão nominal de conexão com a rede;
- Formulário de solicitação de Orçamento de Conexão
Em casos de projetos de maior porte, os seguintes documentos podem ser necessários:
- Memorial de cálculo;
- Diagrama multifilar;
- Cópia de instrumento jurídico que comprove o compromisso de solidariedade entre os integrantes (se houver);
- Lista de unidades consumidoras participantes do sistema de compensação (se houver);
- Estágio atual do empreendimento, cronograma de implantação e expansão.
Envio do Projeto à Concessionária
Com a conclusão da inspeção técnica e todos os dados em conformidade, é hora de enviar o projeto à concessionária para iniciar o processo de solicitação do Orçamento de Conexão à rede.
Nesta etapa, todos os documentos do projeto listados na etapa anterior devem ser enviados de forma eletrônica à concessionária. Geralmente, as concessionárias possuem uma plataforma eletrônica própria, ou um e-mail dedicado para o envio de tal solicitação. A empresa ou profissional contratado para realizar o projeto deve ser o responsável por realizar essa etapa.
Instalação dos equipamentos
A empresa responsável realiza a instalação dos equipamentos no local, seguindo o layout e as especificações definidas no projeto, garantindo que tudo seja feito de acordo com as normas técnicas, normas da concessionária e melhores práticas de engenharia.
Inspeção e conexão à rede
Após a instalação, a concessionária realiza uma inspeção na instalação. Estando tudo regularizado, o medidor convencional é trocado por um modelo bidirecional, que é fornecido pela concessionária.
A partir desse momento, seu sistema está pronto para a operação.
Para se aprofundar ainda mais nesse tema e se tornar um especialista em energia solar, inscreva-se nos cursos do Canal Solar. Nossos cursos oferecem o conhecimento técnico e prático necessário para você se destacar nesse mercado em crescimento.
Conclusão
Montar um projeto fotovoltaico requer planejamento cuidadoso e a escolha de empresas e profissionais especializados para garantir a máxima eficiência e durabilidade.
Ao seguir essas etapas, você pode aproveitar todos os benefícios da energia solar, desde a economia na conta de luz até a contribuição para um meio ambiente mais sustentável.
Não perca essa oportunidade de investir no seu futuro e na sustentabilidade do planeta!
