Desenvolver projetos elétricos e fotovoltaicos cada vez mais complexos exige ferramentas precisas e eficientes. Atenta a essa necessidade, a Electro Graphics apresentou a Série 2025, uma solução que visa otimizar projetos e garantir resultados de alta qualidade.
Com essa nova série, a empresa afirmou que os clientes terão acesso às mais recentes tecnologias e ferramentas avançadas, simplificando as tarefas e aumentando a produtividade.
Confira, abaixo, as principais novidades elencadas pela companhia:
CADs elétricos – iDEA, Eplus e CADelet
- CADelet compatível com o AutoCAD 2025;
- Os softwares Eplus e iDEA utilizam o novo motor CAD Autodesk OEM 2025, proporcionando uma abertura e edição de arquivos do esquema significativamente mais rápida;
- Nova janela para criação rápida do quadro de comando e botões, com operações de Drag&Drop;

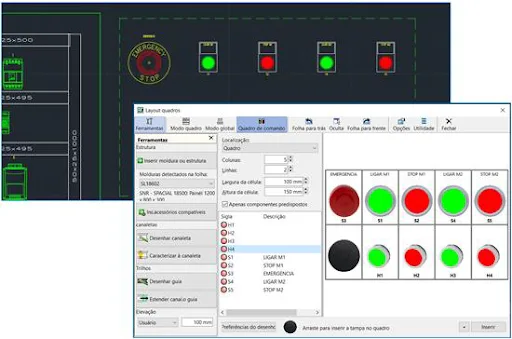

- Geração automática do layout dos quadros de comando e botões, com desenho da parte frontal e traseira do painel;
- Atribuição da tipologia do equipamento para geração do quadro de comando, com novos blocos de desenho de botões, sinaleiros, chaves, plaquetas de identificação, etc;
- Nova janela de desenho do Layout do quadro interativa e ajustável a aba de propriedades;
- Possibilidade de atribuir o número de equipamentos de refrigeração no cálculo da sobretemperatura dos quadros;

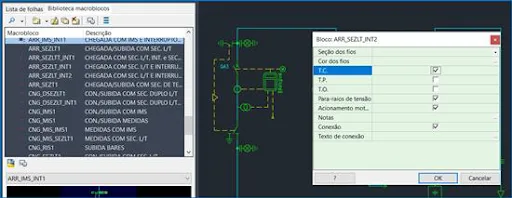

- Definição de macroblocos parametrizados dinâmicos, com variáveis para gerenciamento da visibilidade dos elementos do macrobloco;
- Gerenciamento da visibilidade de elementos de macroblocos dependentes dos parâmetros do esquema ou do sistema ou configurações de variáveis gerenciadas com Fast Builder;
- CLP: desenho da representação distribuída da cadeia de I/O com macroblocos parametrizados com tipologias de uso e variáveis dedicadas ao gerenciamento do CLP;
- Geração do diagrama unifilar utilizando células de MT compostas por macroblocos parametrizados;
- Gerenciamento dos blocos do padrão de entrada das concessionárias de energia;
- Dimensionamento automático dos condutos elétricos conforme NBR 5410, com reconhecimento do limite de ocupação de 53% no caso de um condutor, 31% no caso de dois condutores, e 40% no caso de três ou mais condutores;
- Suporte ao banco de dados SQL para gerenciamento da biblioteca de símbolos na rede local, com melhoria no desempenho de edição e pesquisa em mais de 80%;
- Acesso otimizado a bibliotecas de símbolos e arquivos de materiais em rede remota, explorando ao máximo as características dos bancos de dados SQL, com aumento significativo de desempenho.
Cabeamento e Lista de materiais – Cablo e Tabula
- Uso otimizado da base de dados Microsoft SQL Server em contexto cliente-servidor para a gestão de arquivos de materiais, cabos, bornes e dispositivos de proteção na rede local;
- Aumento significativo da velocidade na utilização de filtros de pesquisa, nas operações básicas nos arquivos (novo, editar, duplicar, excluir) e nas operações de importação/exportação se aplicável;
- Acesso rápido a arquivos de materiais, dispositivos e bibliotecas de símbolos com rede remota e conexão VPN.
Cálculo de redes elétricas – Linha Ampère
- Melhorias na interface e velocidade operacional;
- Seção de corte: a nova aba presente na janela de Fornecimento permite realizar o dimensionamento de projetos que não derivam de um ponto de entrega (Concessionária de energia), mas sim de um quadro existente.
- Atualização da interface das curvas de seletividade: a curva é destacada ao selecioná-la, e as etiquetas exibem o tipo de falta selecionada;
- Nova modalidade de atribuição dos TC/TO na rede, com a possibilidade de identificar a coordenação com as proteções;
- Possibilidade de associação do TC/TO aos usuários e proteções de BT;
- Cálculo do Arc Flash em tempo real em todos os quadros presentes no projeto;

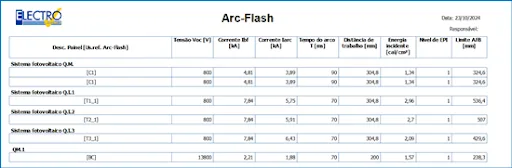

- Gerenciamento de novos relatórios e etiquetas de impressão da análise do Arc Flash;
- Gerenciamento de quadros bloqueados e desabilitado para edição na malha do projeto, com múltiplas funções de desbloqueio por zona;
- Possibilidade de excluir quadros e/ou zonas do recálculo geral, para agilizar as operações no caso de grandes sistemas;
- Visualização da rede em modo compacto com quadros fechados, com representação sintética dos parâmetros elétricos dos usuários que entram no quadro;
- Funções rápidas para alternar e abrir o quadro que deseja operar;

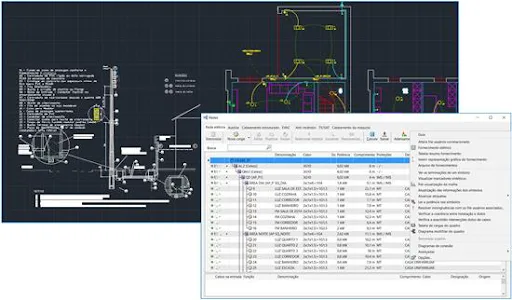

- Verificações adicionais e verificações de consistência dos cabos atribuídos em relação à instalação selecionada e às condições da capacidade de condução;
- Possibilidade de considerar um atraso mecânico típico para disjuntores de MT em nível de projeto, além de permitir um atraso mecânico específico para cada elemento do arquivo de interruptores;

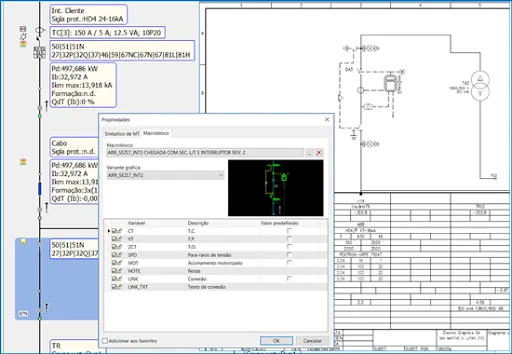

- Gerenciamento de arquivos de células de MT com macroblocos parametrizados para o diagrama unifilar, com possibilidade de associação dos desenhos de TC/TP, acionamentos motorizados e etc.;
- EGlink: melhorias para garantir compatibilidade com Revit 2025;

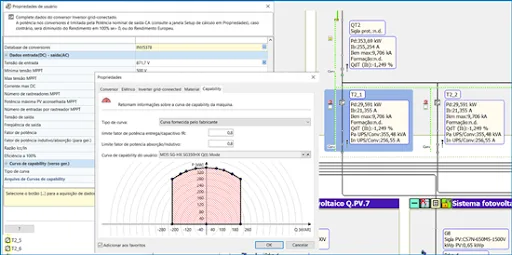

- Ampère Evolution: gerenciamento de arquivos das curvas de capability P/Q conforme dados do fabricante;
- Ampère Evolution: associação de curvas P/Q de pontos aos elementos geradores da rede;
- Ampère Evolution: geração da curva de capability V/Q do sistema.
- Ampliação e atualização do banco de dados;
Projeto fotovoltaico – SOLergo
- Dimensionamento do sistema Grid-zero;
- Atualização do sistema híbrido;
- Maior flexibilidade na utilização de otimizadores de potência, agora é possível configurar na mesma série fotovoltaica otimizadores com um e dois módulos fotovoltaicos;
- Análise de sombreamento do Layout 3D: ampliação da projeção da sombra para +-3 horas e +-4 horas referente ao meio-dia solar;
- Importação do perfil do horizonte através do PVGIS considerando a orientação e ângulos de inclinação definidos;
- Gerenciamento de inversores com múltiplos rastreadores e diferentes características;

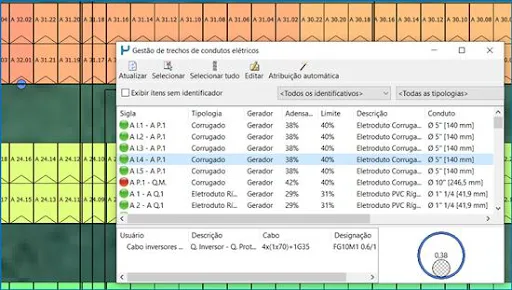

- Gerenciamento e dimensionamento dos condutos elétricos;
- Representação de etiquetas dos condutos elétricos no Layout do sistema;
- Geração da lista de materiais dos condutos elétricos;
- Ampliação e atualização dos bancos de dados.
