Instruções para a instalação de módulos FV em laje

Conheça os três tipos de estruturas disponíveis para o mercado da Solar Group

Autor: 21 de dezembro de 2022dezembro 22nd, 2022Opinião
4 minutos de leitura

Praticamente todas as instalações de painéis fotovoltaicos no Brasil são feitas sobre 3 tipos de superfícies: telhado, laje ou solo. Em cada uma delas existem pontos mais suscetíveis a dúvidas, e nesse artigo entraremos no detalhe da construção das sapatas para estruturas de fixação para laje.

Instruções para a instalação de módulos FV em laje

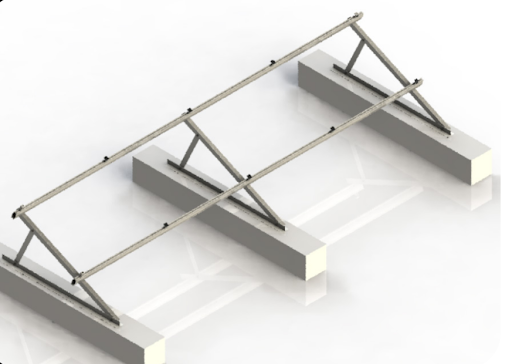

Triângulo convencional para instalação em laje. Foto: Reprodução/Solar Group

Instruções para a instalação de módulos FV em laje

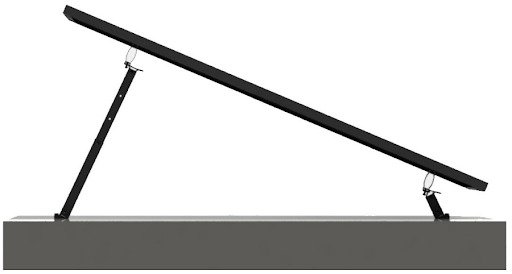

Triângulo L. Foto: Reprodução/Solar Group

Instruções para a instalação de módulos FV em laje

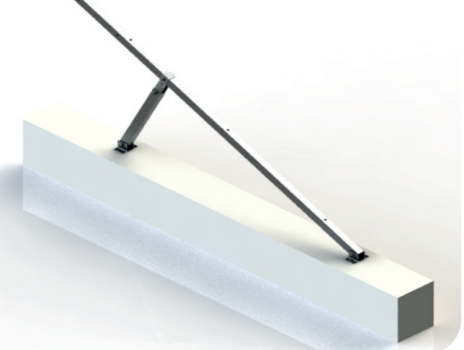

Triângulo Smart. Foto: Reprodução/Solar Group

Sabemos que a ação dos ventos é muito mais intensa em estruturas FV instaladas em laje, se comparadas com sistemas alocados em telhados.

O motivo é simples: a exposição dos painéis ao vento é maior e de forma mais direta em lajes, pois não estão dispostos de forma rente à cobertura. Além disso, as edificações são mais altas, por se tratar de edifícios residenciais ou comerciais com vários pavimentos.

Portanto, a estrutura de fixação deve ser mais reforçada, e é necessário garantir o lastro mínimo para que a instalação permaneça ancorada, evitando prejuízos e acidentes.

A forma mais usual de manter o sistema FV ancorado é através da construção de sapatas de concreto para fixação das estruturas, mas muitas dúvidas podem surgir nesse processo, então criamos um passo-a-passo para ajudar nessa etapa, mas antes temos algumas considerações:

  • Evite aplicar chumbadores mecânicos diretamente na laje, para evitar problemas relacionados à resistência e impermeabilização da laje;
  • Respeite o distanciamento das bordas indicado pelo fabricante de estruturas;
  • Se a instalação for em local onde o relevo favorece o surgimento de grandes correntes de vento, como encostas e cristas, consulte o fabricante de estruturas;
  • Considere realizar uma pequena construção para servir como barreira corta-vento caso o local de instalação seja conforme descrito acima;
  • Garanta um corredor de aproximadamente 40 cm de altura para o fluxo do vento na parte inferior dos painéis;
  • Utilize estruturas de materiais antioxidantes, como alumínio e aço inox;
  • Siga sempre o manual de instalações do fabricante de estruturas.

Feitas as considerações, prosseguimos para a construção das sapatas. O método indicado a seguir consiste na construção da sapata de concreto de pequena dimensão, chumbada quimicamente na laje.

  1. Utilize bloquetes sextavados de 25x25cm, com 8cm de altura, ou construa as sapatas utilizando moldes de madeira nas seguintes dimensões internas mínimas: Largura = 20 cm; Profundidade = 20 cm; Altura = 15 cm
Instruções para a instalação de módulos FV em laje

Sapata com Largura = 20 cm; Profundidade = 20 cm; Altura = 15 cm. Foto: Reprodução/Solar Group

Preencha o molde com concreto e aguarde o tempo de secagem (recomendação: 7 dias). Após o tempo de cura, retire a sapata do molde.

  1. Marque as posições onde deverão ser coladas as sapatas na laje.
  2. Impermeabilização da laje: deve-se remover a impermeabilização das áreas onde as sapatas serão instaladas, para garantir a correta aplicação da cola química.
Instruções para a instalação de módulos FV em laje

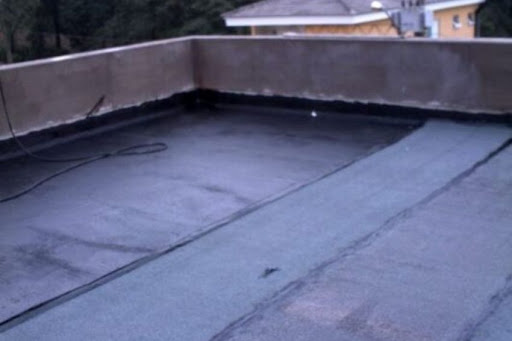

Manta de impermeabilização. Foto: Reprodução/Solar Group

Instruções para a instalação de módulos FV em laje

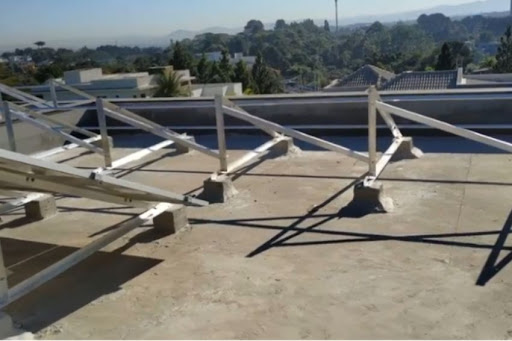

Triângulo Convencional Solar Group, instalado utilizando sapatas chumbadas à laje. Foto: Reprodução/Solar Group

  1. Instale a sapata na laje utilizando adesivo químico à base de Epóxi. Recomendamos o Adesivo Compound – Vedacit, dos tipos MF ou TIX, que além de cumprir a função de chumbador químico, também apresenta a função de impermeabilização.

Importante: consultar manual de aplicação do fabricante da cola química, onde constam as superfícies de aplicação e o tempo de secagem ideal, que deve ser respeitado antes de ir para a próxima etapa.

  1. Com uma furadeira, utilizando broca para concreto, faça um pré-furo no centro da face superior da sapata.
  2. Posicione a base da estrutura metálica na sapata e instale o parabolt até a profundidade indicada pelo fabricante.
  3. Finalizar a instalação das estruturas e painéis FV.

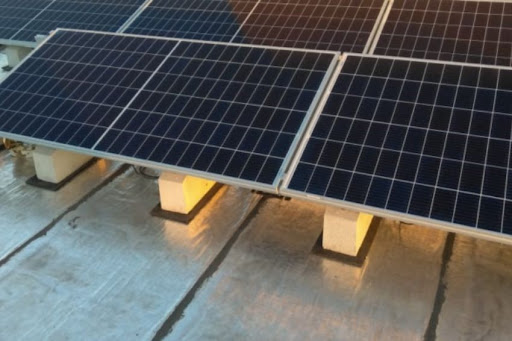

Foto: Reprodução/Solar Group

Se por algum motivo não for possível seguir o método descrito acima, pode-se ainda construir sapatas pesadas sem aplicação de colante químico, ou ainda a fixação dos parabolts diretamente na laje, mas são métodos mais sujeitos a inconvenientes, como o excesso de peso, redução da área da laje, falha na impermeabilização, dentre outros.

Se for necessário seguir com esses ou outros métodos, consulte seu fornecedor de estruturas, e lembre-se que o time técnico da Solar Group estará sempre aqui para te ajudar!
